产品特征●本机床的铸件均采用树脂砂铸件，且经过两次人工时效处理，稳定性好，强度高，各项精度稳定可靠。
●机床丝杆采用4510双螺母滚珠丝杆双，机床刚性好，精度稳定性高，并且均进行预拉伸。
●轴承均采用日本进口NSK配对组合的滚珠丝杆专用轴承。
●超高频淬火处理的硬轨，采用磨削工艺精磨与其配合的粘贴Turcite-B耐磨片并精细研刮耐磨性好，精度保持长久。
● 机床的润滑系统均采用定时，定量自动集中供油润滑系统，可确保每个润滑部位都得到充分润滑。
铸件:对铸件进行有限元素分析(FGA),以得最佳化的机台结构,铸件具高钢性和高强度。
导轨采用淬硬表面加耐磨滑动导轨副,切削抗振性好。
螺杆采用加大直径高精密滚珠螺杆,它与进给伺服电机直接连结可置与轴向中心接近切削点。
机器采用激光干涉仪精度校正,在交货前均经精密测试,定位和重复定位精度高、精度保持稳定、承载能力强、切削抗振性好。
润滑系统：主轴前轴承采用进口高速润滑脂进行润滑,主轴箱内齿轮及轴承通过摆线润滑泵进行稀油润滑,各导轨副及丝杠支承轴采用稀油润滑,通过集中自动润滑站进行自动间隙润滑。
机器采用全罩式保护罩,机床整体结构紧凑、美观,并能有效地防止铁屑及冷却液外溅。
主轴箱采用封闭结构，具有很好的刚性，具有良好的散热性和密封性。增强了主轴箱的刚性。
为了保证导轨的精度和提高耐磨性，采用单侧导向，导向比较大，同时采用了与底座加大结合的技术，具有良好的抗扭、抗弯性。导轨采用超频淬火（HRC48～52）后圆周磨削工艺。

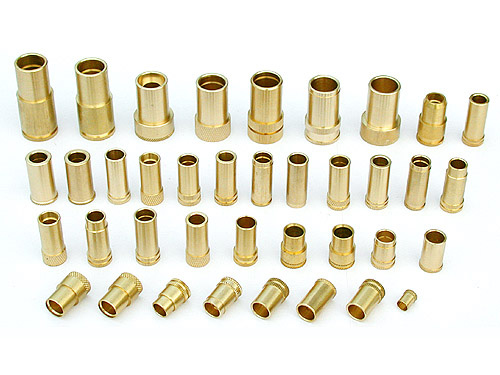

加工示意图及加工零部件：
 |

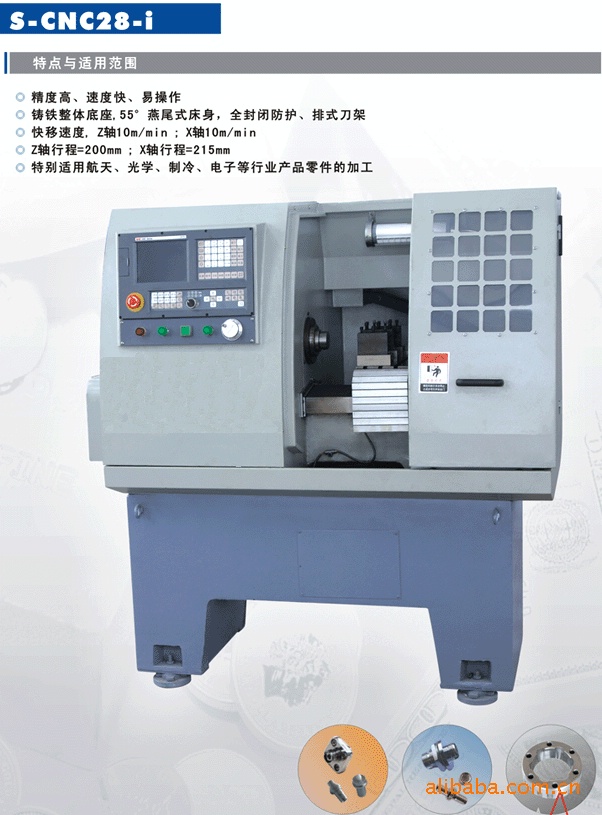

技术参数 | 型号 | CNC-28i | |
床身上最大回转直径 | Φ280 | ||
滑板上最大回转直径 | Φ115 | ||
最大加工工件长度 | 180mm | ||
主轴通孔直径 | Φ37.5 | ||
主轴转速 | 100-3000r/min | ||
主电动机功率 | 2.2KW | ||
主轴级数 | 无级变速 | ||
最小设定单位 | X轴mm | 0.001mm | |
Z轴mm | 0.001mm | ||
最大快进速度 | X轴mm/min | 8000/10000mm | |
Z轴mm/min | 8000/12000mm | ||
最大行程 | X轴mm | 215 | |
Z轴mm | 200 | ||
刀架形式 | 排刀 | ||
刀方尺寸 | 16*16mm | ||
床身形式 | 平 | ||
卡盘规格 | 弹簧夹头 | ||
卡盘动力 | 手动 | ||
机床净重Kg | 1100 | ||
机床外形尺寸（长*宽*高）mm | 1410*990*1480 | ||
机床主要部件型号及产地
名称 | 型号 | 产地 |
床身、导轨 | 树脂砂铸件 | |
轴承 | 哈轴 | |
电气 | 正泰 | |
变频器 | 台达/安川 | |
主电机 | 3.0KW无级变速 | 上海森力玛/美事科 |
丝杆 | 4510双螺母滚珠丝杆 | 南通/汉江 |
系统 | 广数 | 广州数控 |
驱动电机 | 16NM | 米格 |
驱动器 | / | 广数 |
机床质量保证与承诺
■质量承诺 | 为同行业同类产品中性价比最高的机床。 |
■服务承诺 | □故障响应：2小时内响应,24小时内到达用户处。 □保 固 期：整机质保壹年。 □维修期限：终身提供。 □备件提供：保证长期协助用户机床维修用的备品备件。 □其他服务承诺： 1、本公司服务工程师协助贵公司完成机床交付前地基和布线工作。 2、免费提供1人为期2周到北一机电进行专业数在控技术培训，培训包括自动CAM和手动G代码编程，数控设备的使用，维修等。 3、北一机电的工程师在保修期内每季度免费为本公司提供给贵公司的设备进行一次设备维护保养工作。 4、贵公司所用北一机电的设备使用一年后，本公司免费对上述设备进行一次全面的维护检修，精度检测等。 5、北一机电每月对用户进行回访，售后服务工程师三月回访一次，及时发现解决用户在设备使用过程之中的问题。 6、北一机电工程师可为贵公司有偿提供全方位技术支持，包括贵公司产品装夹具及工艺方案，产品加工程序的编制，以及协助贵公司完成产品的试制和加工。 7、保修期过后，对设备提供有偿终身维修技术服务。 |
“
