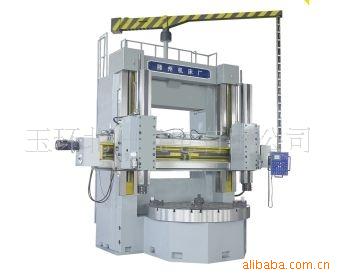

本机床主要用途：本机床为双柱立式车床，适用于零件种类变化大的单件，小批量及大批量的另件加工。
该机床适用于加工形状复杂回转类零件，最大加工直径2500mm,最大加工高度1600mm，可进行内外圆柱面，内外圆锥面，车端面的加工。
适用范围：该机床适用于以高速钢和硬质合金刀具，对黑色金属、有色金属和部分非金属类的粗，精加工。
产品简介：
1.本系列机床适用于加工零件的内外圆柱面、内外圆锥面、端面、切槽、螺纹、回转曲面（数控型）等。
2.机床主传动系统采用交流异步伺服主轴，经2档机械变速，使工作台实现无级调速。
3.工作台主轴采用短主轴结构，定心精度高，工作台采用恒流静压导轨，承载能力大。
4.进给系统采用交流异步伺服电机驱动，经变速箱变速后，与丝杠相连。
5.两轴进给均采用滚珠丝杠，两端固定安装，并对丝杠进行预拉伸，提高了丝杠刚性。
6.机床采用悬挂按钮站或琴式按钮站，进给系统配有手持操作单元，操作方便，宜人性好。
7.主运动及进给运动配置普通型与数控机床通用。
主要规格和参数
参数名称 | 单位 | 机床型号 | ||||
C5225D×H/W | C5231D×H/W | C5240D×H/W | C5250D×H/W | C5263D×H/W | ||
最大车削直径 | mm | 2500 | 3150 | 4000 | 5000 | 6300 |
工作台直径 | mm | 2250 | 2830 | 3600 | 4500 | 4500 |
最大工件高度(H) | m | 1.6/2 | 1.6/2/2.5 | 2.5/3.15 | 2.5/3.15 | 2.5/3.15/3.5 |
最大工件重量(W) | t | 16 | 16/20 | 32/40 | 32/40 | 32/40 |
工作台最大扭矩 | KN·m | 63 | 63 | 130 | 130 | 130 |
工作台转速范围 | r/min | 0.63--63 | 0.63--63 | 0.4--45 | 0.4--45 | 0.4--45 |
刀架进给量范围 | mm/min | 0.1--500 | 0.1--500 | 0.1--500 | 0.1--500 | 0.1--500 |
右刀架水平行程 | mm | 1400 | 1725 | 2250 | 2750 | 3415 |
左刀架水平行程 | mm | 1400 | 1725 | 2250 | 2750 | 3415 |
右刀架垂直行程 | mm | 1000/1250 | 1000/1250 | 1250/1400/1600 | 1250/1400/1600 | 1250/1400/1600 |
左刀架垂直行程 | mm | 1000/1250 | 1000/1250 | 1250/1400/1600 | 1250/1400/1600 | 1250/1400/1600 |
刀架搬度 | ±30° | ±30° | ±30° | ±30° | ±30° | |
刀架快速移动速度 | mm/min | 4000 | 4000 | 6000 | 6000 | 6000 |
刀杆截面尺寸 | mm | 40×50 | 40×50 | 50×50 | 50×50 | 50×50 |
右垂直刀架最大切削力 | KN | 35 | 35 | 40 | 40 | 40 |
左垂直刀架最大切削力 | KN | 30 | 30 | 35 | 35 | 35 |
主电机功率 | KW | 55 | 55 | 75 | 75 | 75 |
机床重量 | t | 32 | 38 | 70 | 78 | 85 |
