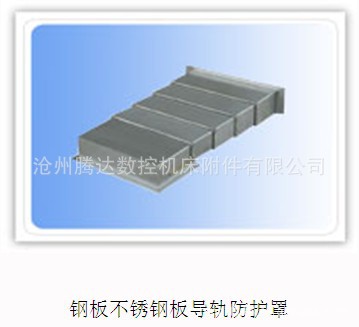

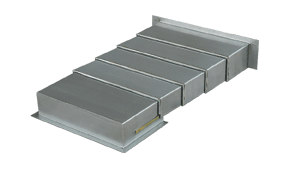

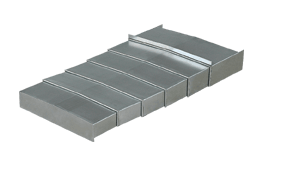

钢板、不锈钢防护罩
钢板、不锈钢板防护罩系列介绍图例、钢板机床导轨防护罩设计参数
 |  |
 |

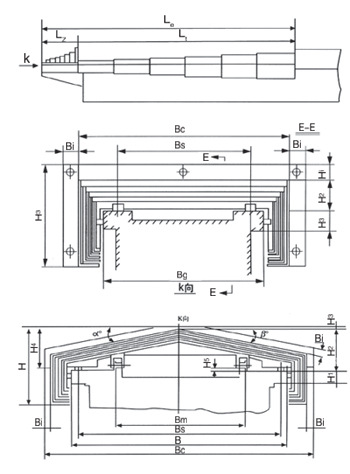

钢板机床导轨防护罩设计参数
代号 | 名称 | 数据 mm | 备注 | 代号 | 名称 | 数据 mm | 备注 | |||||||||
Le | 拉伸后长度 | Bs | 滚动支承宽度 | |||||||||||||
Lz | 压缩后长度 | Bm | 滑块支承宽度 | |||||||||||||
Lt | 最大行程 | α°、β° | 弓型倾角 | |||||||||||||
B | 导轨宽度 | n | 预计节数 | |||||||||||||
Bc | 防护罩总宽 | δ | 钢板厚度 | 用户预选 | ||||||||||||
H | 防护罩总高 | 安装孔 | 按用户要求 | |||||||||||||
H1 | 导轨侧面高度 | 钢板材料 | 1Gr13 | 2Gr13 | 用户选定 | |||||||||||
H2 | 导轨上护罩高度 | 支撑形式 | 滚轮 | 滑块 | 用户选定 | |||||||||||
H3 | 安装位置高度 | 配套机床型号 | ||||||||||||||
H4 | 安装板高度 | 订货单位 | ||||||||||||||
H5 | 滚轮高度 | 联系人 | 电话 | |||||||||||||
注：1．用户订货时只要填明上数据、选定材料、我厂代为设计、制造。
2．如用户对护罩型式有特殊要求，我厂可与用户协商设计，满足要求.
3．每种防护罩填写一张。如样本不够，可复印填写。
