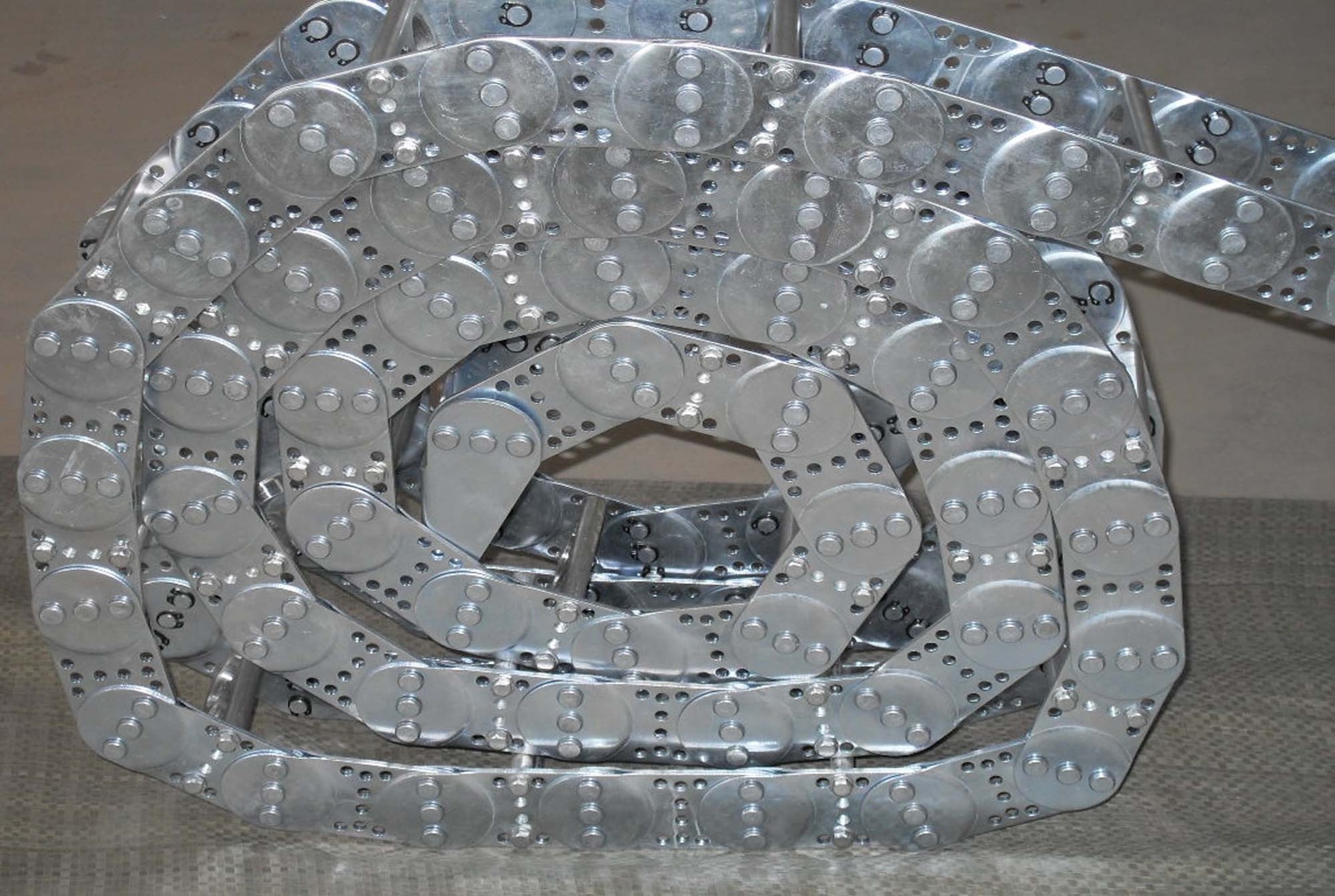

钢制拖链介绍
TL系钢制拖链的主体是由链扳(优质钢板镀铬)支撑扳(挤拉铝合金)轴销(合金钢)等部件组成，使电缆或橡胶管与拖链之间不产生相对运动，不产生扭曲变形，链扳经镀铬处理外形效果新颖结构合理，灵巧强度高,钢性好不变形，安装方便，使用可靠,易拆装，尤其是采用高强度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲更灵活，阻力更小，降低了噪音，从而可保证长时间使用不变形,不下垂。
1、拖链可适应最大移动速度40米/分。
2．拖链在最大移动速度时，噪声声压级不大于68分贝

3．拖链安全使用寿命不小于500万次。

TLA型钢铝拖链可承载数量多，重量大的电缆及油管，自由悬置（允许不用支承轮）长度大，支撑板可根据用户需要制作，适用于工作母机，移动要械等。其弯曲半径为50-600mm，链板高度为35-150mm，可任意选用。
TLA型钢铝拖链其使用行程最大为32米。适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。
拖链的支撑板宽度为150mm至600mm，孔与孔之间的间隔量为5mm。
*链板的高度，也就是支撑板的高度，是由电缆最大值径决定的，机床最大限度运转时，如拖链的宽度超过300mm，拖链的长度超过4m时出于稳定性原因，应考虑选择加大一号规格的拖链。
*弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm，行程小的可相应选择较小的半径。
*拖链的长＝1/2行程+4个弯曲半径，这只适用于当固定联结器是在行程的中点时。
*拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内部或外部，一般情况联结部分在拖链内，而向外周

声压级不大于68分贝
