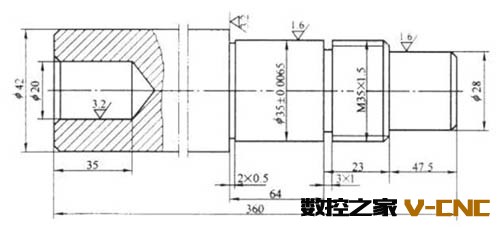

加工图1所示的零件，毛坯直径为φ45mm，长为370mm，材料为Q235；未注倒角1×45°，其余Ra12.5。
图1 心轴零件
解：采用华中数控系统编程。该零件的加工工艺及其程序见表1、表2。
1.采用一夹一顶装夹工件，粗、精加工外圆及加工螺纹。所用工具有外圆粗加工正偏刀（T01）、刀宽为2mm的切槽刀（T02）、外圆精加工正偏刀（T03）。加工工艺路线为：粗加工φ42mm的外圆（留余量：径向0.5mm，轴向0.3mm）→粗加工φ35mm的外圆（留余量：径向0.5mm，轴向0.3mm）→粗加工φ28mm的外圆（留余量：径向0.5mm，轴向0.3mm）→精加工φ28mm的外圆→精加工螺纹的外圆（φ34.85mm）→精加工φ35mm的外圆→精加工φ42mm的外圆→切槽→加工螺纹→切断。加工程序见表1
2.调头用铜片垫夹φ42mm外圆，百分表找正后，精加工φ20mm的内孔。所用刀具有45°端面刀（T01）、内孔精车刀（T02）。加工工艺路线为：加工端面→精加工φ20mm的内孔。加工程序见表2。
表表1加工外圆及螺纹的程序
|
程序 |
说明 |
|
％7091 |
程序名 |
|

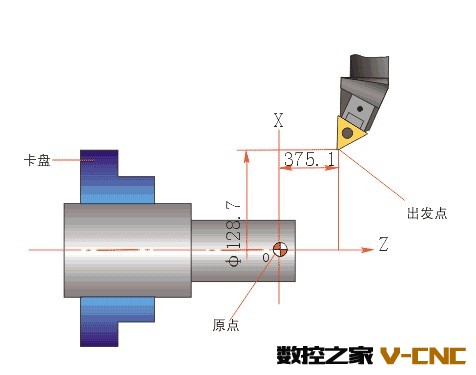

N10 G92 X100 Z10 |
设置工件坐标系 |
|
N20 M03 S500 |
主轴正转，转速500r/min |
|
N30 M06 T0101 |
换刀补号为01的01号刀（外圆粗加工偏刀） |
|
N40 G00 Z5 |
快速定位到距端面5mm处 |
|
N50 X47 Z2 |
快速定位到φ47mm外圆处，距端面2mm处 |
|
N60 G80 X42.5 Z-364 F300 |
粗车φ42mm外圆，径向余量0.5mm，轴向余量0.3mm |
|
N70 G80 X38 Z-134.2 F300 |
粗加工φ35mm外圆，径向余量0.5mm，轴向余量0.3mm |
|
N80 G80 X35.5 Z-134.2 F300 |
|
|
N90 G80 X30 Z-47.2 F300 |
粗加工φ28mm外圆，径向余量0.5mm，轴向余量0.3mm |
|
N100 G80 X28.5 Z47.2 F300 |
|
|
N110 G00 X100 |
X方向快速定位到φ100mm处，Z方向快速定位到距端面10mm处，使刀尖回到程序原点，作为换刀位置 |
|
N120 Z10 |
|
|
N125 T0100 |
清除刀偏 |
|
N130 M06 T0303 |
换精车刀 |
|
N140 S800 |
调高主轴转速 |
|
N150 G00 Z1 |
快速定位到距端面1mm处 |
|
N160 X24 |
再快速定位到φ24mm外圆处 |
|
N170 G01 X28 Z-1 F100 |
倒角1×45° |
|
N180 Z-47.5 |
精车φ28mm外圆 |
|
N190 X32.85 |
精车轴肩 |
|
N200 X34.85 Z-48.5 |
倒角1×45° |
|
N210 Z-70.5 |
精车φ34.85mm螺纹外圆 |
|
N220 X35 |
定位到φ35mm外圆处 |
|
N230 Z-134.5 |
精车φ35mm外圆 |
|
N240 X42 |
定位到φ42mm外圆处 |
|
N230 Z-360.5 |
精车φ42mm外圆 |
|
N240 G00 X100 |
X方向快速定位到φ100mm处，Z方向快速定位到距端面10mm处，使刀尖回到程度原点，作为换刀位置 |
|
N250 Z10 |
|
|
N255 T0300 |
清除刀偏 |
|
N260 M06 T0202 |
换宽2mm的切槽刀 |
|
N270 S300 |
将主轴调速为300r/min |
|
N280 G00 X45 Z-134.5 |
定位到φ45mm外圆处，距端面134.5mm处 |
|
N290 G01 X34 F50 |
切2×0.5的槽 |
|
N300 X36 |
提刀至φ36mm处 |
|
N310 G00 Z-70.5 |
快速定位到距端面70.5mm处 |
|
N320 G01 X33 |
切至φ33mm外圆处 |
|
N330 X36 |
提刀至φ36mm处 |
|
N340 Z-69. 5 |
向Z轴方向移动1mm（槽宽3mm） |
|
N350 X33 |
切至φ33mm外圆处 |
|
N360 X36 |
提刀至φ36mm处 |
|
N370 G00 X100 |
|
|
N380 Z10 |
|
|
N385 T0200 |
清除刀偏 |
|
N390 M06 T0404 |
换60°的螺纹刀 |
|
N400 S400 |
将主轴调速为400r/min |
|
N410 G00 X37 Z-45 |
定位到φ37mm外圆处，距端面45mm处 |
|
N420 G76 R4 A60 X33.65 Z-72 I0 K0.8 F1.5 |
加工M35×1.5的螺纹 |
|
N430 G00 X100 |
|
|
N440 Z10 |
|
|
N445 T0400 |
清除刀偏 |
|
N450 M06 T0202 |
换宽2mm的切槽刀 |
|
N460 S300 |
将主轴调速为300r/min |
|
N470 G00 Z-363.5 |
定位到距端面363.5mm处 |
|
N480 X45 |
定位到φ45mm外圆处 |
|
N490 G01 X5 F50 |
切到φ5mm处 |
|
N500 G00 X100 |
|
|
N510 Z10 |
|
|
N515 T0200 |
清除刀偏 |
|
N518 M05 |
主轴停 |
|
N520 M02 |
程序结束 |
表2 精加工φ20mm内孔的程序
|
％7092 |
程序名 |
|
N10 G92 X100 Z50 |
设置工件坐标系 |
|
N20 M03 S600 |
主轴正转，转速600r/min |
|
N30 M06 T0101 |
45°的端面刀 |
|
N40 G90 G00 X20 Z2 |
快速定位到φ20mm外圆，距端面2mm处 |
|
N50 G01 X14 Z-1 F100 |
倒角1×45° |
|
N60 Z0 |
刀尖对齐端面 |
|
N80 G00 X100 Z50 |
刀尖快速回到程序零点 |
|
N85 T0100 |
取消刀偏 |
|
N90 M06 T0202 |
换内孔精车刀 |
|
N100 G00 X24 Z1 |
快速定位到φ24mm外圆，距端面1mm处 |
|
N110 G01 X20 Z-1 F100 |
倒角1×45° |
|
N120 Z-35 |
精车φ20mm的内孔 |
|
N130 X18 |
X轴退刀至18mm处 |
|
N140 G00 F50 |
Z轴先快速退刀，X轴再快速退刀，回到程序零点 |
|
N150 X100 |
|
|
N160 T0200 |
清除刀偏 |
|
N165 M05 |
主轴停 |
|
N180 M02 |
程序结束 |
