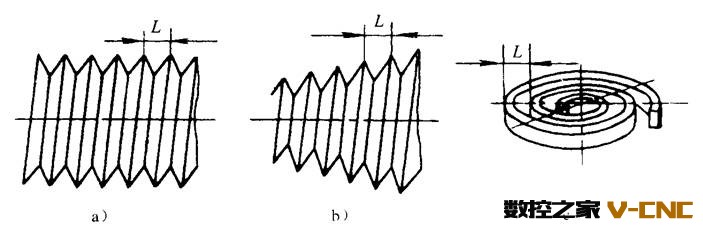

数控车床可以加工直螺纹、锥螺纹、端面螺纹，见图所示。加工方法上分为单行程螺纹切削、简单螺纹切削循环和螺纹切削复合循环。
(1)单行程螺纹切削G32
指令格式：G32 X(U)____ Z(W)____ F____
指令中的X(U)、Z(W)为螺纹终点坐标，F为螺纹导程。使用G32指令前需确定的参数如图a所示，各参数意义如下：
L：螺纹导程，当加工锥螺纹时，取X方向和Z方向中螺纹导程较大者；
α：锥螺纹锥角，如果α为零，则为直螺纹；
δ1、δ2：为切入量与切除量。一般δ1=2~5mm、δ2=（1/4~1/2）δ1。
图a

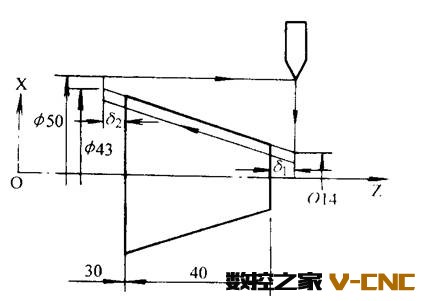

图b
螺纹加工实例：如图b所示，螺距L=3.5mm，螺纹高度=2mm，主轴转速N=514r/min，δ1 =2mm、δ2=lmm，分两次车削，每次车削深度为lmm。加工程序为：
N0 G50 X50.0 Z70.0 设置工件原点在左端面
N2 S514 T0202 M08 M03 指定主轴转速514r/min、调螺纹车刀
N4 G00 Xl2.0 Z72.0； 快速走到螺纹车削始点(12.0，72.0)
N6 G32 X41.0 Z29.0 F3.5； 螺纹车削
N8 G00 X50.0； 沿X轴方向快速退回
N10 Z72.0； 沿Z轴方向快速退回
N12 X10.0； 快速走到第二次螺纹车削起始点
N14 G32 X39.0 Z29.0； 第二次螺纹车削
N16 G00 X50.0； 沿X轴方向快速退回
N18 G30 U0 W0 M09； 回参考点
N20 M30； 程序结束
(2)螺纹切削循环指令G92
螺纹切削循坏G92为简单螺纹循环，该指令可以切削锥螺纹和圆柱螺纹，其循环路线与前述的单一形状固定循环基本相同，只是F后续进给量改为螺距值。其指令格式为：
G92 X(U)____Z(W)____R____F____；

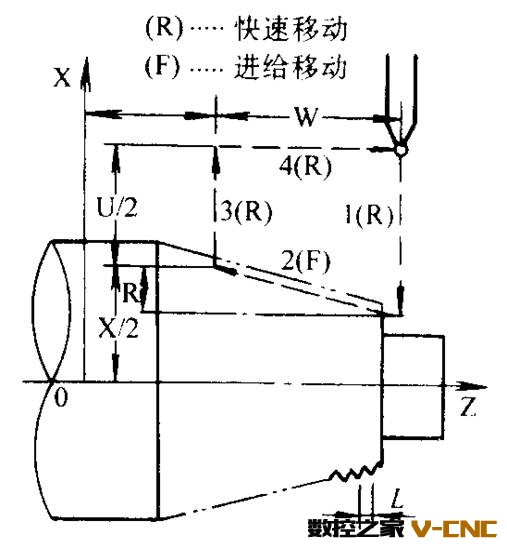

如图为螺纹切削循环图。刀具从循环起点A开始，按A→B→C→D→A路径进行自动循环。图中虚线表示刀具快速移动，实线表示按F指定的工作速度移动。X、Z为螺纹终点的(C点)的坐标值；U、W起点坐标到终点坐标的增量值；R为锥螺纹终点半径与起点半径的差值，R值正负判断方法与G90相同，圆柱螺纹R=0时，可以省略；F为螺距值。螺纹切削退刀角度为45°。
螺纹加工实例：加工如上图b所示的螺纹。程序为：
N0 G50 X50.0 Z70.0； 设置工件原点在左端面
N2 S514 T0202 M08 M03； 指定主轴转速514r/min、
调螺纹车刀
N4 G00 X12.0 Z72.0； 快速走到螺纹车削始点
(12.0，72.0)
N6 G92 X41.0 Z29.0 R29.0 F3.5； 螺纹车削
N8 X39
N10 G30 U20 W20 M09； 回参考点
N12 M30； 程序结束
(3)螺纹切削多次循环指令G76

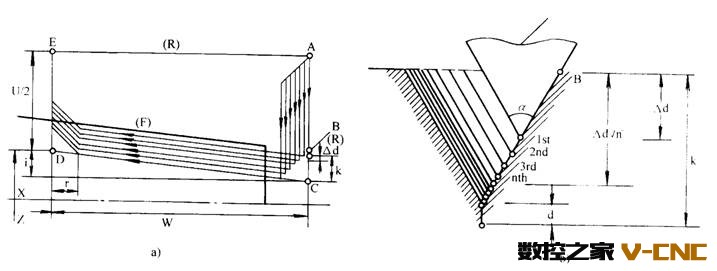

G76螺纹切削多次循环指令较G32、G92指令简洁，在程序中只需指定一次有关参数，则螺纹加工过程自动进行。 指令执行过程见下图所示，指令格式如下：
G76螺纹切削指令的格式需要同时用两条指令来定义，其格式为：
G76 P(m)(r)(a) Q____ R____；
G76 X(U) Z(W) R(i) P(k) Q(Δd ) F(L)；
式中有关几何参数的意义如图所示，各参数的定义如下：
m：精车重复次数，从1-99，该参数为模态量。
r：螺纹尾端倒角值，该值的大小可设置在0.0L~9.9L之间，系数应为0.1的整数倍，用
00~99之间的两位整数来表示，其中L为螺距。该参数为模态量。
a：刀具角度，可从80°、60°、55°、30°、29°和0°六个角度中选择，用两位整数来表示。该参数为模态量。
m、r和a用地址P同时指定，例如：m=2，r=1.2L，a=60°，表示为P021260。
Q：最小车削深度，用半径编程指定。车削过程中每次的车削深度为(Δd
-Δd
)，当计算深度小于这个极限值时，车削深度锁定在这个值。该参数为模态量。
R：精车余量，用半径编程指定。该参数为模态量，
X(U)、Z(W)：螺纹终点坐标
i：螺纹锥度值，用半径编程指定。如果R=0则为直螺纹。
k：螺纹高度，用半径编程指定。
Δd：第一次车削深度，用半径编程指定。
L：螺距。
在上述两个指令中，Q、R、P地址后的数值应以无小数点形式表示。

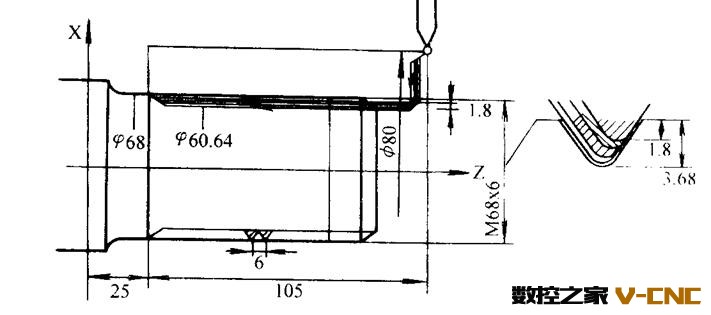

G76螺纹车削实例：上图为零件轴上的一段直螺纹，螺纹高度为3.68mm，螺距为6mm，螺纹尾端倒角为1.1L，刀尖角为60°，第一次车削深度1.8mm，最小车削深度0.1mm。程序为：
……
N16 G76 P011160 Q100 R200；
N18 G76 X60.64 Z25.0 P3680 Q1800 F6.0；
……
