数控车削G71外径复合循环编程实例
用外径粗加工复合循环编制图 所示零件的加工程序：要求循环起始点在A(46，3)，切削深度为1.5mm（半径量）。退刀量为1mm，X方向精加工余量为0.4mm，Z方向精加工余量为0.1mm，其中点划线部分为工件毛坯。

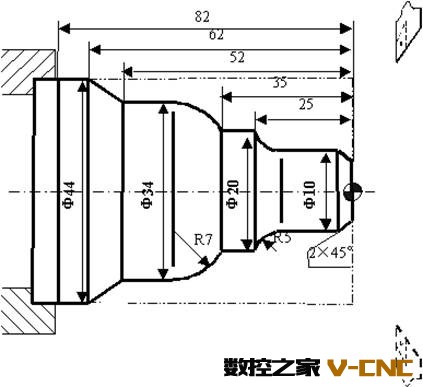

图 G71外径复合循环编程实例
%118
N1 G59 G00 X80 Z80 （选定坐标系G55，到程序起点位置）
N2 M03 S400 （主轴以400r/min正转）
N3 G01 X46 Z3 F100 （刀具到循环起点位置）
N4 G71U1.5R1P5Q13X0.4 Z0.1（粗切量：1.5mm精切量：X0.4mm Z0.1mm）
N5 G00 X0 （精加工轮廓起始行，到倒角延长线）
N6 G01 X10 Z-2 （精加工2×45°倒角）
N7 Z-20 （精加工Φ10外圆）
N8 G02 U10 W-5 R5 （精加工R5圆弧）
N9 G01 W-10 （精加工Φ20外圆）
N10 G03 U14 W-7 R7 （精加工R7圆弧）
N11 G01 Z-52 （精加工Φ34外圆）
N12 U10 W-10 （精加工外圆锥）
N13 W-20 （精加工Φ44外圆，精加工轮廓结束行）
N14 X50 （退出已加工面）
N15G00 X80 Z80 （回对刀点）
N16 M05 （主轴停）
N17 M30 （主程序结束并复位）
