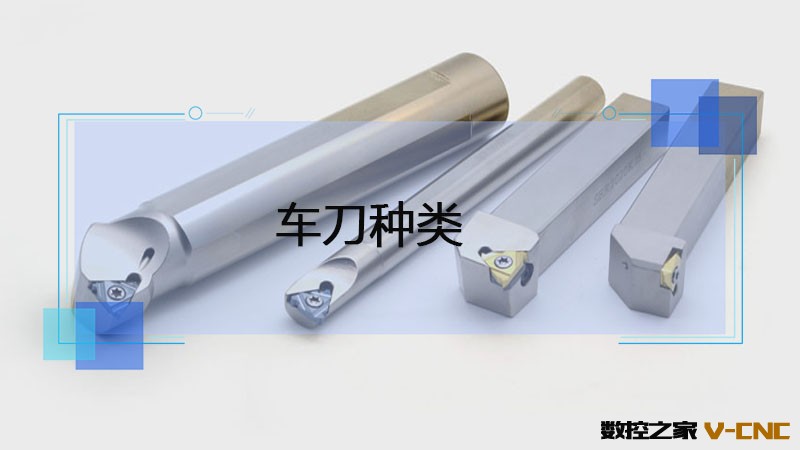

车刀的种类图解常用的车刀类型特点

2020-08-14 16:13109890
车刀的种类有整体车刀,焊接车刀,机夹车刀,可转位车刀,成型车刀,硬质合金焊接车刀,机夹车刀。车刀是切削加工中应用最广的刀具之一。具有定位精度高、排屑流畅、使用方便的特点。

车刀是用于车削加工的、具有一个切削部分的刀具。车刀是切削加工中应用最广的刀具之一。车刀的工作部分就是产生和处理切屑的部分,包括刀刃、使切屑断碎或卷拢的结构、排屑或容储切屑的空间、切削液的通道等结构要素。那么车刀的种类有哪些呢?

车刀分类

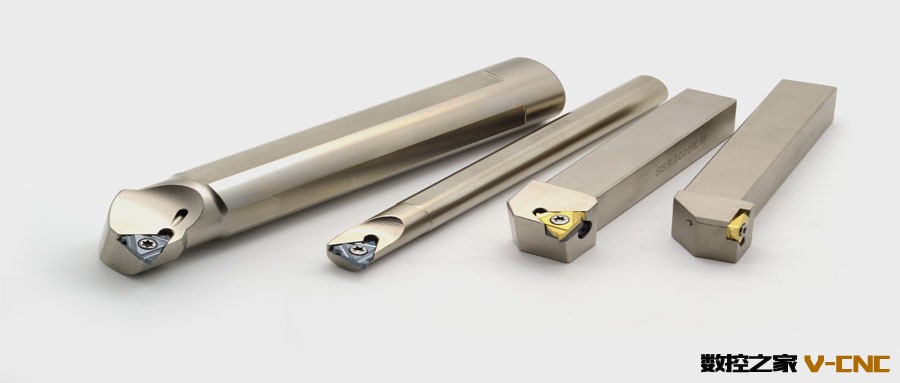

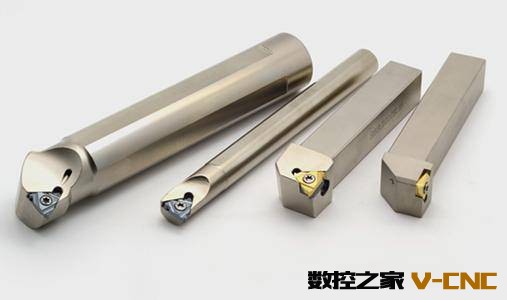

1、按结构可分为整体车刀、焊接车刀、机夹车刀、可转位车刀和成型车刀。其中可转位车刀的应用日益广泛,在车刀中所占比例逐渐增加。

2、硬质合金焊接车刀所谓焊接式车刀。

3、机夹车刀机夹车刀是采用普通刀片,用机械夹固的方法将刀片夹持在刀杆上使用的车刀。

车刀刀片特点与要求

1、定位精度高。刀片转位或更换新刀片后,刀尖位置的变化应在工件精度允许的范围内。

2、刀片夹紧可靠。应保证刀片、刀垫、刀杆接触面紧密贴合,经得起冲击和振动,但夹紧力也不宜过大,应力分布应均匀,以免压碎刀片。

3、排屑流畅。刀片前面上无障碍,保证切屑排出流畅,并容易观察。



4、使用方便。转换刀刃和更换新刀片方便、迅速。对小尺寸刀具结构要紧凑。在满足以上要求时,尽可能使结构简单,制造和使用方便。




 数控车床加工时常用的车刀如下:





1、外圆车刀





0





 0

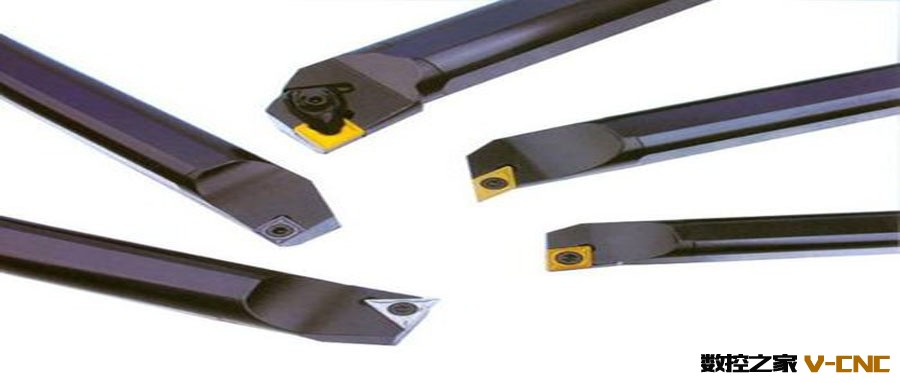

2、内孔车刀

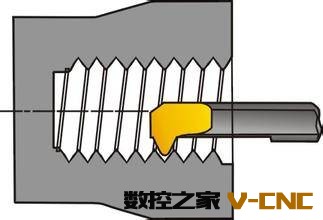

3、螺纹车刀
