画3D最好还是转到三维建模空间来画，下面是三维建模里面常用的工具。
再调一个三维导航，在工具栏上右击就可以找到，选用轴测。
还有UCS2,也是在工具栏上右击就可以找到的工作空间暂时就先这样，其他待会用到再调出吧。先画圆柱体再画螺纹线，不然反过来不好找同轴，尺寸大概就可以了，命令CYL
我是一般都是在二维线框里面画，接下来画螺旋线了，为了方便看图，在圆柱体的顶部画。
这个螺旋线的路径就是螺纹的路径，如果就按这路径画螺纹未免太粗了

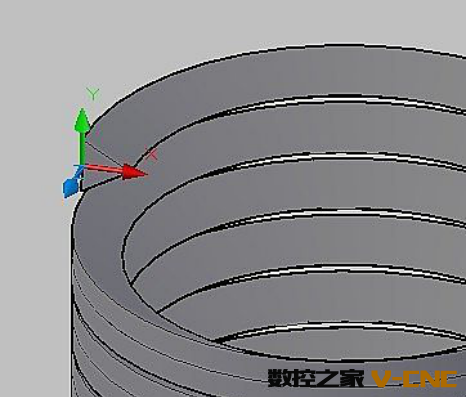

画出来的效果是这样子
那我们就要改螺纹的圈数，让它密一点，选中螺纹右击选特性

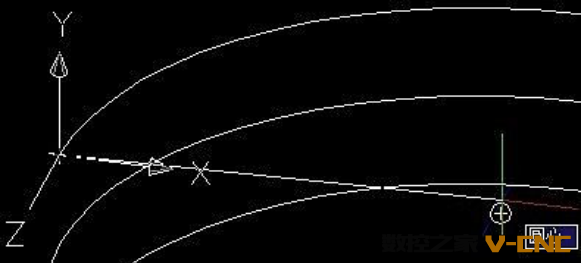

用12圈，然后圈高就是6.666循环了，有小数好啊，待会我就用6*6*6△的螺纹。接下来要把坐标移动到螺旋线的端点，命令UCS

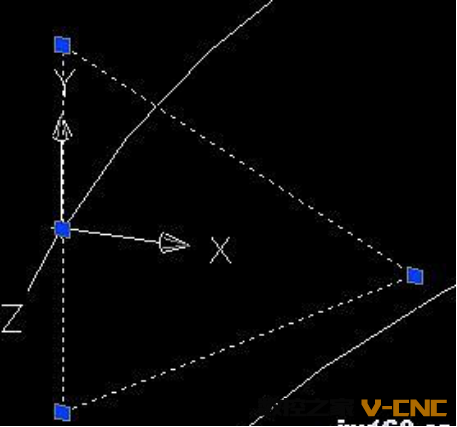

注意坐标得有一个指向圆心，不然有可能螺纹翻转，然后在端点做三角形。
怎么做就不用罗嗦了吧，把三角形做成面域，不然扫掠不了，命令REG 选中三边确定。
说了半天，开始扫掠 命令SWEEP 选△确定，再选螺旋线。

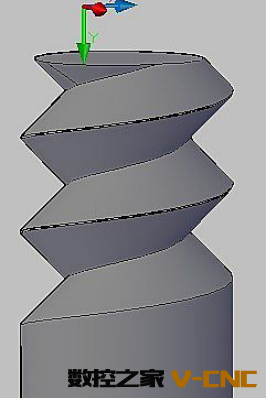

效果出来了，给个概念图大家看看，这时候该把圆柱体拉伸上来相切了拉伸了80跟原来螺旋线高度一样，螺纹染个色好看点。
最后了，用差集把螺纹切出来，命令SU。

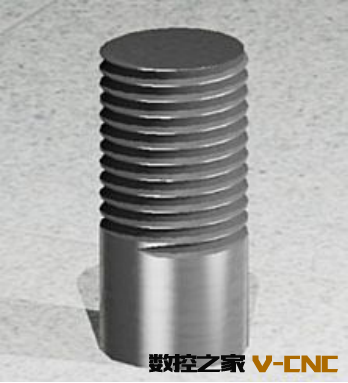

我们再渲染一下，
通过以上的操作，就能快速实现螺旋纹的绘制，简单高效，大大节约了设计师的工作效率。安装浩辰CAD软件试试吧。更多CAD教程技巧，可关注浩辰CAD官网进行查看。
在进行cad机械制图时，内螺纹画法在机械制图中十分常用，对于行内人士来说，掌握cad内螺纹画法技能至关重要。
cad机械制图内螺纹画法
在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆不画。
若为盲孔，采用比例画法时，终止线到孔的末端的距离可按0.5倍的大径绘制，钻孔时在末端形成的锥面的锥角按120度绘制(如图)。
需要注意的是，剖面线应画到粗实线。其余要求同外螺纹。

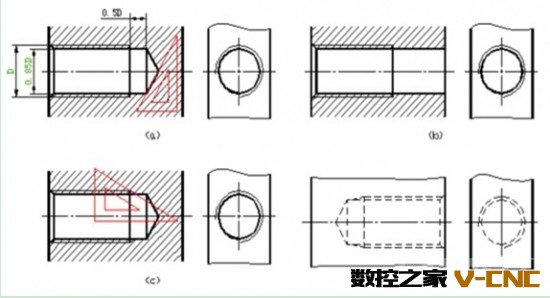

cad机械制图内螺纹画法图解

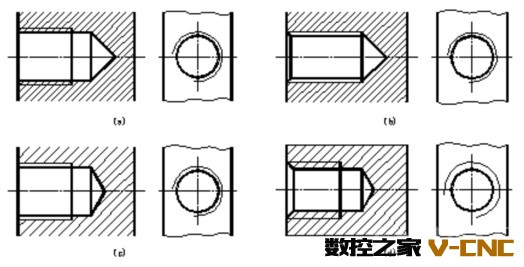

cad机械制图内螺纹错误画法

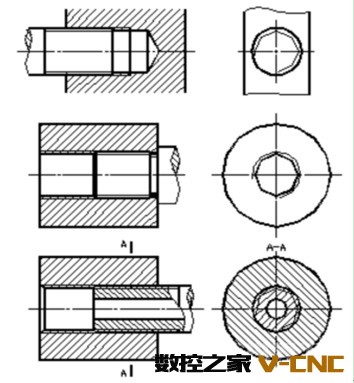

cad内外螺纹画法旋合画法
在剖视图中，内、外螺纹的旋合部分应按外螺纹的规定画法绘制，其余不重合的部分按各自原有的规定画法绘制。必须注意的是，表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐。在剖切平面通过螺纹轴线的剖视图中，实心螺杆按不剖绘制。
