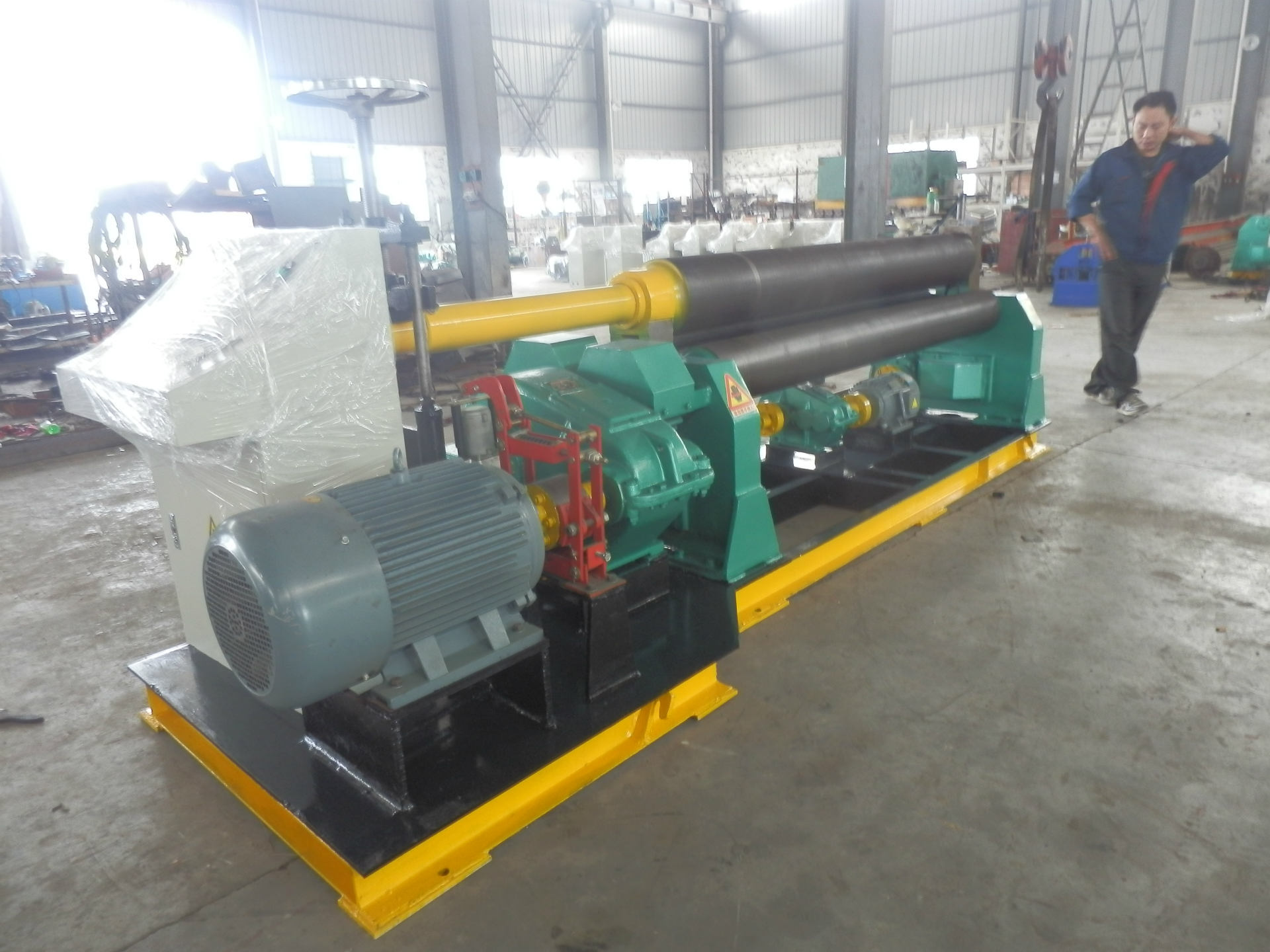

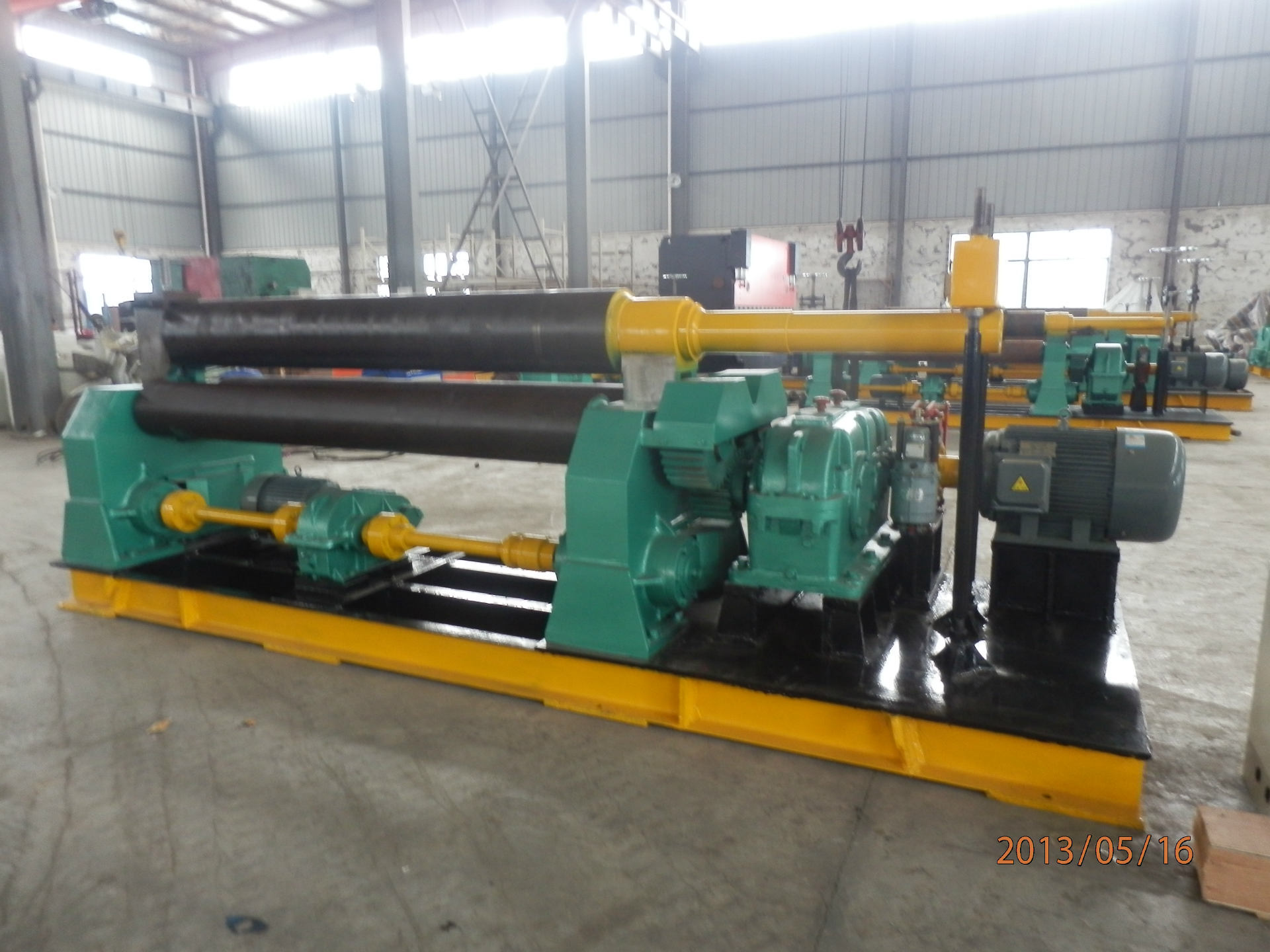

1、主要部件
（1）、上辊：为卷板机的重要部件，材质为42Crm,下辊为45#钢；
（2）、机架：机架为Q235钢板焊接结构。分左右机架各一件，机架上装有下辊轴承、升降丝杆、蜗轮蜗杆。上辊籍蜗轮副和螺旋副的正、反转实现上升或下降。
（3）、减速机：主减速机为ZQ400型减速机。副减速机为ZQ200型减速机。
（4）、卸料装置：用于平衡上辊、便于扳倒倒头支撑后，卸料。
（5）、底座：由槽钢与钢板焊接而成。将机架、减速机、电机等都安装在其上面，从而形成一个整体。
（6）、电气部分：全部安装在一个电控柜内，便于操作。
２、传动
（1）、主传动：本机两下辊为主动辊，上辊为从动辊。通过主电机经减速机和一对开式齿轮带动下辊旋转。上辊籍钢板与下辊间的摩擦力带动。
（2）、副传动：通过一台副电机经副减速机以及蜗轮副螺旋副，使上辊上升或下降。
四、操作说明
金属板的进给是通过与工作辊间的摩擦力带动，根据金属板与工作辊相接触的三个切点构成的弧度使平板弯曲成弧形，通过调整上辊的升降程度来达到所需弧形曲率半径的大小。
（一）、卷制时：首先确认三辊在平行状态下，使上辊下母线距下辊上母线略大于板厚，然后使板料一端送入到达下辊中部，再操作上辊下降夹紧钢板端部。操作下辊旋转（使旋转方向与进给方向一致）对板料中部进行初部弯曲根据曲率半径的大小相应的调整上辊的升降程度，如此重复数次直至所需曲率半径为止。
（二）、卸料时：将上辊上升至一定高度，旋下卸料装置的手轮，将上辊尾部压住，拔出倒头活动销，拉下倒头支撑，从上辊一端卸出所卷成的金属圆筒。然后，将活动倒头支撑复位，并插上倒头销。进入下一个工作循环。
（三）、注意：在卷制前应将板材周围的氧化渣去净，以免操作时损伤工作辊辊面，焊接后的工件应将焊接处进行打磨后，才能在该机上进行卷制或校正。为防止事故的发生，上下辊不得互相压死，必须留有大于板厚的间隙。
五、润滑系统
机器的磨擦部位需有润滑，应定期加油，以保持机件的正常运转，不能疏忽。齿轮箱内注入机油。其余各润滑点必须定时加入机械油，一般采用20—30号机油，在加入之前须经过滤，以除杂质。在各外露的开式齿轮和蜗轮、蜗杆的啮合部分均涂黄油润滑。
六、电控系统
设备电控系统全部安装在电控柜内，上有操作控制台。操作方便。主要原电器采用国内**厂家产品，严格按照**标准制作，结构布置合理，具有必要的安全保护措施。
七，制造和验收标准
按买方提出的技术要求进行，并按制造厂的出厂标准进行验收，供方在设备制造过程中严格检查和控制原材料、元器件、配套件的进厂质量，并对各主要加工部件的精度、规格、性能等进行全面检验。
八、质量保证措施
1，质量保证体系
公司已取得了ISO9001：2008国际质量体系**，为了实现以顾客满意为目标，确保顾客的需求和期望得到确定，并转化为公司的产品各服务的要求，实现了产品从设计控制、制造过程控制、检验控制直至整机出厂、安装、服务全过程的控制。质量体系运行严格执行“质量手册、”“程序文件”、“作业指导书”和各种有关技术标准、管理标准、企业自定标准和各项管理制度。产品质量真正实现了全员、全过程控制。
2，对重要外购件的质量保证程序
本机重要的外购件有：上辊、下辊毛坯、轴承、电动机、减速机等。选择经过评定的合格供方作为进货的渠道，按计划，采购合同、质量要求、技术标准、验收标准等进行采购。
3,主要零部件制造工艺过程
（1）工作辊：上辊，下辊
铸钢锭（化学成份分析）－表面检查－锻毛坯－锻后退火－探伤－粗加工（机械性能实验）－热处理（调质）－半精加工－精加工
（2）锻件：齿轮、齿轮轴
锻毛坯－表面检查－粗加工－探伤－热处理（调质）－半精加工－精加工－热处理（齿面淬火等）
（3）焊接结构：机架、底座、传动箱体等
板材进厂（化学成份、机械性能检验）－板材预处理－下料－焊接－焊缝检查－退火处理－粗加工－振动时效－精加工
注：以上每道工序均在检验合格后进行下道工序。
九，设计审查，人员培训
1，设计审查
供方在产品设计、制造过程中，严格按ISO9001标准质量体系有效运行。按合同要求，提供符合专业设计标准，质量合格的产品。
供方在合同生效一周内提供设备基础图，需方负责设备基础（包括接地）和二次灌浆并将设备电源引进电控柜。
2，人员培训
供方在需方安装调试期间安排适当的时间，对需方人员进行操作、维修等方面的指导。同时供方人员详细解答买方的操作、维修及工艺等方面的人员所提出的技术问题。经供方培训的人员能达到独立上岗的要求。
十，供货范围、随机资料及非供货范围
供货范围、随机资料
（1）主机装置
（2）电控设备（配电柜及操纵台）
（3）使用说明书（包含电路图及明细表、易损件明细表、基础图等）
（4）合格证、装箱单、附件明细表。
非供货范围
（1）安装时的电线敷管及连线和其他附件。
（2）机器周围的铺板
（3）从电源到控制柜的连线及相关材料。
（4）接地配件及材料。
（5）液压油及润滑油脂。
十一，交验方法及产品质量
1，交验方法
验收内容：外观质量、附件及工具检验、参数检查、空运转试验、负荷试验、精度检验（包括工件精度和机床精度）、机床工作试验、用户典型零件试加工、技术资料及其它。
预验收：卖方应提前通知买方进行验收，预验收在卖方对设备调试完毕，按相关标准检验合格后进行，双方认可签字后方可发货。
终验收：机床在需方安装调试完成共同按全部内容进行终验收，其中用户典型零件试加工由需方预先完成工艺、毛坯准备，供方应对工艺等方案审查确认。当完成验收考核内容并合格且机床连续稳定生产需方产品零件后，双方签署终验收报告。
2，产品质量
供方按中华人民共和国专业标准JB/T8796-1998《卷板机精度》及书中用户要求精度技术标准设计、制造、并遵守本技术规范中的质量规格和性能的要求。
质保期按设备验收之日起，质量保期为一年。
在质保期内供方对由设备设计、制造工艺或材料的缺陷面造成的直接损失负责，并承担由此面发生的费用。
十二，设备技术服务及售后服务
1，供方具有强大的技术实力及技术服务能力，能及时响应需方的技术支持要求，并为用户解决使用过程中出现的工艺技术及卷板机维修等问题,
2，设备由制造方负责设计、调试、空负荷试机、负荷试机、以及满负荷试机，以及指导安装。
3，接到需方通知后派出机械、电气等技术人员对需方操作人员及设备维修人员进行设备的原理、维修保养及卷制工艺操作、使用、保养的知识培训。（一般在安装调试现场）
4，制造方对本设备实行终身维修。
