螺旋钢带保护套概述
螺旋钢带保护套系一种新颖的机床功能部件,用于数控机床,加工中心等各类精密机床,液压,各个轴系,杠类及滚珠丝杠的防护.能维护机床正常精度,延长机床使用寿命,增加美观.
性能
螺旋钢带保护套系一种新颖的机床功能部件，用于数控机床、加工中心等各类精密机床、液压、各个轴系、杠类及滚珠丝杠的防护。它不但具有防尘、防切屑、防冷却液等功能，而且能维护机床正常精度，延长机床使用寿命，增加美观。
结构特点

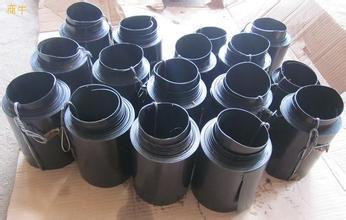

螺旋钢带保护套采用优质弹簧钢带经热处理制造而成，对滚珠丝杠、轴、杆类零件实行保护。保护套通过安装在被保护件二端的对中法兰，与被保护件实行无接触联接。该保护套与对中法兰之间联接安全是依靠它本身的预压缩弹力而实现的，因此在工作中运行稳定、伸缩自如、噪音极低，其表面呈黑色光泽，与机床上大部分法兰件协调。
螺旋钢带防护套的应用：
螺旋钢带防护套系最新开发的一种新颖的机床功能部件，用于数控机床、加工中心等各类精密机床、液压、各个轴系、杠类及滚珠丝杠的防护。它不但具有防尘、防切屑、防冷却液等功能，而且能维护机床正常精度，延长机床使用寿命，增加美观。
螺旋钢带防护套的特性：
螺旋钢带防护套采用优质弹簧钢带经热处理制造而成，对滚珠丝杠、轴、杆类零件实行保护。保护套通过安装在被保护件二端的对中法兰，与被保护件实行无接触联接。该保护套与对中法兰之间联接安全是依靠它本身的预压缩弹力而实现的，因此在工作中运行稳定、伸缩自如、噪音极低，其表面呈黑色光泽，与机床上大部分法兰件协调。
螺旋钢带防护套的设计参数：
LGB | Lmax mm | Lmix mm | D1 mm | D2mm 参考尺寸 | LGB | Lmax mm | Lmix mm | D1 mm | D2mm 参考尺寸 |
规格 | 规格 | ||||||||
20-250-30 30-250-45 | 250 250 | 30 45 | 20 30 | 40 41 | 70-400-80 70-750-100 | 400 750 | 80 100 | 70 70 | 95 94 |
30-450-50 30-600-50 | 450 660 | 50 50 | 30 30 | 50 56 | 70-1400-120 70-1800-120 | 1400 1800 | 120 120 | 70 70 | 104 120 |
40-300-45 40-550-50 | 300 550 | 45 50 | 40 40 | 54 67 | 75-400-80 75-600-100 | 400 600 | 80 100 | 75 75 | 89 95 |
40-800-80 40-950-80 | 800 950 | 80 80 | 40 40 | 65 69 | 75-900-120 75-1200-120 | 900 1200 | 120 120 | 75 75 | 97 104 |
45-550-50 45-700-80 | 550 700 | 50 80 | 45 45 | 73 68 | 75-1600-1100 80-400-80 | 1600 400 | 110 80 | 75 80 | 115 94 |
45-900-100 45-1000-100 | 900 1000 | 100 100 | 45 45 | 70 73 | 80-600-120 80-900-110 | 600 900 | 120 110 | 80 80 | 97 105 |
50-500-50 50-700-80 | 500 700 | 50 80 | 50 50 | 72 70 | 80-1200-120 80-1400-120 | 1200 1400 | 120 120 | 80 80 | 115 120 |
50-900-100 45-1200-100 | 900 1200 | 100 100 | 50 50 | 77 84 | 85-400-80 85-600-100 | 400 600 | 80 100 | 85 85 | 100 105 |
55-350-50 55-550-80 | 350 550 | 50 80 | 55 55 | 72 72 | 85-800-125 85-1000-125 | 800 1000 | 125 125 | 85 85 | 106 126 |
55-800-80 55-1000-120 | 800 1000 | 80 120 | 55 55 | 78 77 | 85-1200-125 90-400-100 | 1200 400 | 125 100 | 85 90 | 132 105 |
55-1400-110 60-400-50 | 1400 400 | 110 50 | 55 60 | 86 79 | 90-600-100 90-800-125 | 600 800 | 100 125 | 90 90 | 111 111 |
60-600-80 60-900-100 | 600 900 | 80 100 | 60 60 | 78 87 | 90-900-125 90-1200-125 | 900 1200 | 125 125 | 90 90 | 127 137 |
60-1200-120 60-1600-120 | 1200 1600 | 120 120 | 60 60 | 88 98 | 95-400-100 95-600-125 | 400 600 | 100 125 | 95 95 | 110 112 |
65-400-50 65-700-80 | 400 700 | 50 80 | 65 65 | 85 87 | 95-800-125 95-1000-125 | 800 1000 | 125 125 | 95 95 | 130 137 |
65-1000-100 65-1400-110 | 1000 1400 | 100 110 | 65 65 | 95 99 | 100-600-120 100-800-125 | 600 800 | 120 125 | 100 100 | 118 135 |
65-1800-110 | 1800 | 110 | 65 | 109 | 120-600-125 | 600 | 125 | 120 |
