备注：L0为有效计量长度；L1为尺安装孔尺寸；L2为尺外形尺寸。

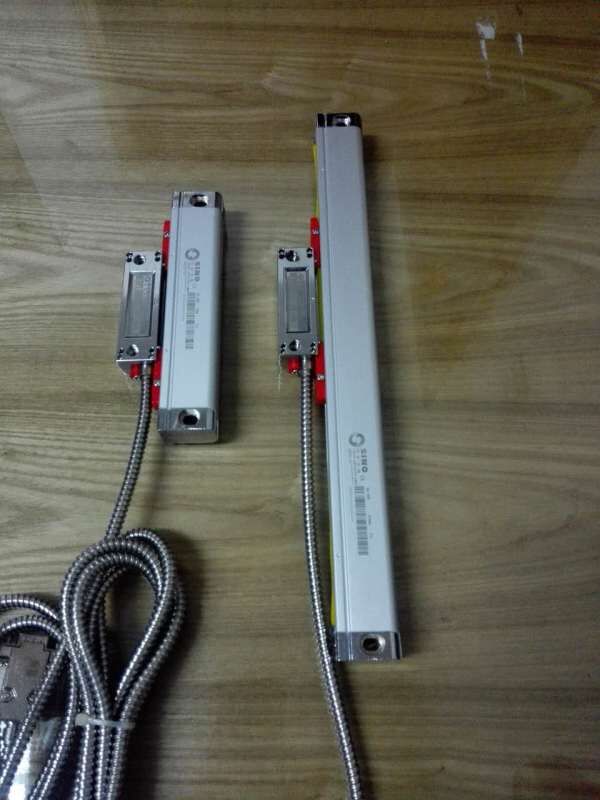

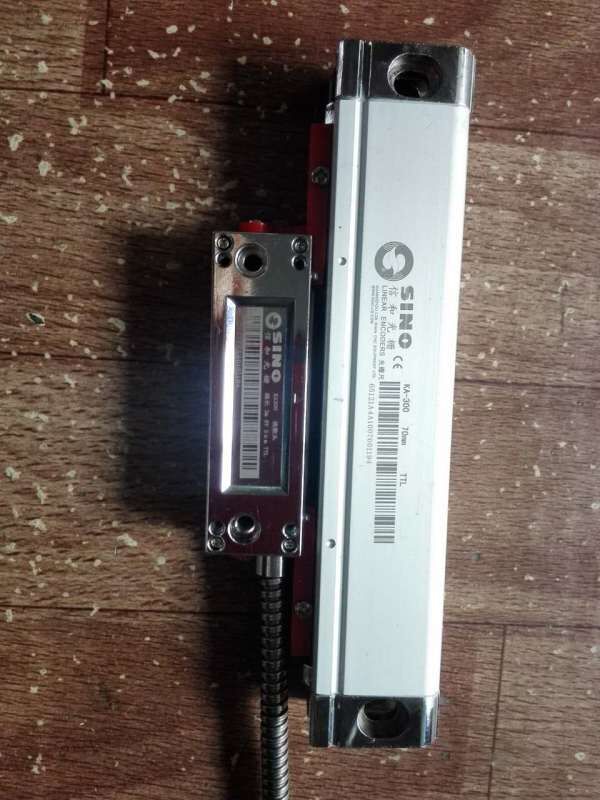

光栅尺线位移传感器的安装比较灵活，可安装在机床的不同部位。
一般将主尺安装在机床的工作台（滑板）上，随机床走刀而动，读数头固定在床身上，尽可能使读数头安装在主尺的下方。其安装方式的选择必须注意切屑、切削液及油液的溅落方向。如果由于安装位置限制必须采用读数头朝上的方式安装时，则必须增加辅助密封装置。另外，一般情况下，读数头应尽量安装在相对机床静止部件上，此时输出导线不移动易固定，而尺身则应安装在相对机床运动的部件上（如滑板）。
1、光栅尺线位移传感器安装基面
安装光栅尺传感器时，不能直接将传感器安装在粗糙不平的机床身上，更不能安装在打底涂漆的机床身上。光栅主尺及读数头分别安装在机床相对运动的两个部件上。用千分表检查机床工作台的主尺安装面与导轨运动的方向平行度。千分表固定在床身上，移动工作台，要求达到平行度为0.1mm/1000mm以内。如果不能达到这个要求，则需设计加工一件光栅尺基座。
