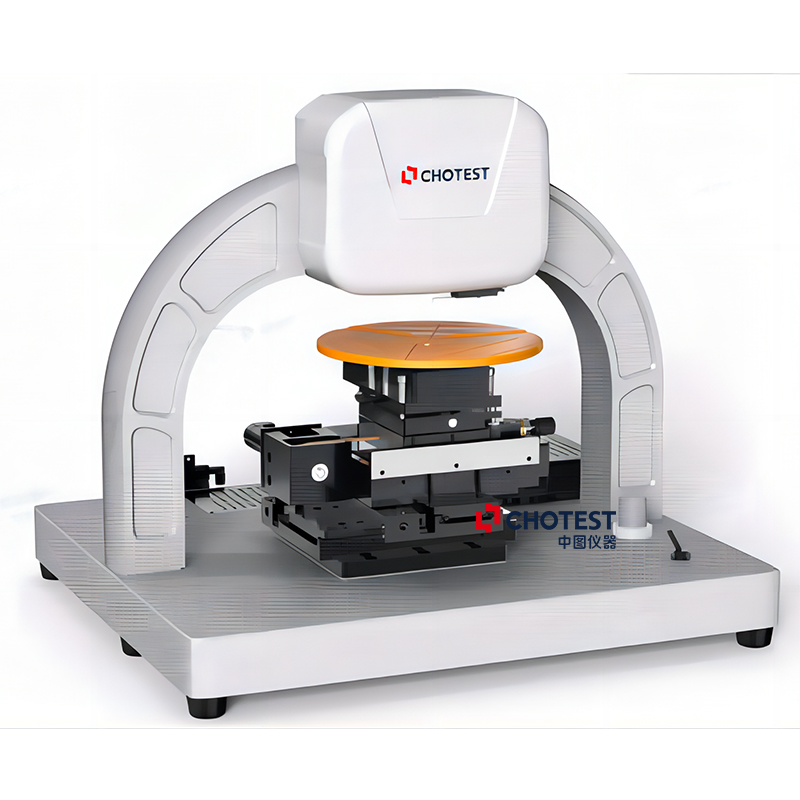

中图仪器NS系列涂层台阶膜厚仪是一款超精密接触式微观轮廓测量仪器，其精密的XY平台结合360°连续旋转电动旋转台，可以对样品的位置以及角度进行调节，三维位置均可以调节，利于样品调整。主要用于台阶高、膜层厚度、表面粗糙度等微观形貌参数的测量。
NS系列涂层台阶膜厚仪采用了线性可变差动电容传感器LVDC，具备超微力调节的能力和亚埃级的分辨率，同时，其集成了超低噪声信号采集、超精细运动控制、标定算法等核心技术，使得仪器具备超高的测量精度和测量重复性。
产品特性
1.出色的重复性和再现性，满足被测件测量精度要求
线性可变差动电容传感器（LVDC），具有亚埃级分辨率，13um量程下可达0.01埃。高信噪比和低线性误差，使得产品能够扫描到几纳米至几百微米台阶的形貌特征。
2.超微力恒力传感器：（1-50）mg可调
测力恒定可调，以适应硬质或软质材料表面。超低惯量设计和微小电磁力控制，实现无接触损伤的精准接触式测量。
3.超平扫描平台
系统配有超高直线度导轨，杜绝运动中的细微抖动，提高扫描精度，真实反映工件微小形貌。
4.顶视光学导航系统，5MP超高分辨率彩色相机
5.全自动XY载物台， Z轴自动升降、360°全自动θ转台
6.强大的数据采集和分析系统
台阶仪软件包含多个模块，为对不同被测件的高度测量及分析评价提供充分支持。
产品功能
1.参数测量功能
1）台阶高度：能够测量纳米到330μm或1050μm的台阶高度，可以准确测量蚀刻、溅射、SIMS、沉积、旋涂、CMP等工艺期间沉积或去除的材料。
2）粗糙度与波纹度：能够测量样品的粗糙度和波纹度，分析软件通过计算扫描出的微观轮廓曲线，可获取粗糙度与波纹度相关的Ra、RMS、Rv、Rp、Rz等数十项参数。
3）应力测量：可测量多种材料的表面应力。
2.测量模式与分析功能
1）单区域测量模式：完成Focus后根据影像导航图设置扫描起点和扫描长度，即可开始测量。
2）多区域测量模式：完成Focus后，根据影像导航图完成单区域扫描路径设置，可根据横向和纵向距离来阵列形成若干到数十数百项扫描路径所构成的多区域测量模式，一键即可完成所有扫描路径的自动测量。
3）3D测量模式：完成Focus后根据影像导航图完成单区域扫描路径设置，并可根据所需扫描的区域宽度或扫描线条的间距与数量完成整个扫描面区域的设置，一键即可自动完成整个扫描面区域的扫描和3D图像重建。
4）SPC统计分析：支持对不同种类被测件进行多种指标参数的分析，针对批量样品的测量数据提供SPC图表以统计数据的变化趋势。
3.双导航光学影像功能
在NS200-D型号中配备了正视或斜视的500W像素的彩色相机，在正视导航影像系统中可精确设置扫描路径，在斜视导航影像系统中可实时跟进扫描轨迹。
4.快速换针功能
NS系列涂层台阶膜厚仪采用了磁吸式测针，当需要执行换针操作时，可现场快速更换扫描测针，并根据软件中的标定模块进行快速标定，确保换针后的精度和重复性，减少维护烦恼。
磁吸针实物外观图（330μm量程）
典型应用
部分技术指标
| 型号 | NS200 |
| 样品观察 | 500万像素彩色摄像机 正视视野：2.2×1.7mm |
| 探针传感器 | 超低惯量，LVDC传感器 |
| 平台移动范围X/Y | 电动X/Y(150mm*150mm)(可手动校平) |
| 单次扫描长度 | 55mm |
| 样品厚度 | 50mm |
| 载物台晶圆尺寸 | 200mm（8吋） |
| 台阶高度重复性 | 5 Å, 量程为330μm时/ 10 Å, 量程为1mm时（测量1μm台阶高度，1δ） |
| 尺寸（L×W×H）mm | 630×610×500 |
| 重量 | 40kg |
| 仪器电源 | 100-240 VAC，50/60 Hz，200W |
恳请注意：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。
如有疑问或需要更多详细信息，请随时联系中图仪器咨询。
