v 严格按照机床加工工艺制作，采用电炉回火，消除焊接应力减少设备变形。
v 通过喷砂处理保证漆面涂装效果优秀。
v VKBS开槽机加工件采用液压夹紧系统固定，开槽速度快并保证强力夹紧。液压系统增设蓄能器补偿，电机间隙式工作，节约能源，控制油温。
v VKBS开槽机使用三个刀加工“V”槽，因此切削量分配均匀，减少加工件的变形。并且选配微量冷却系统，延长刀具的使用寿命，降低生产费用。

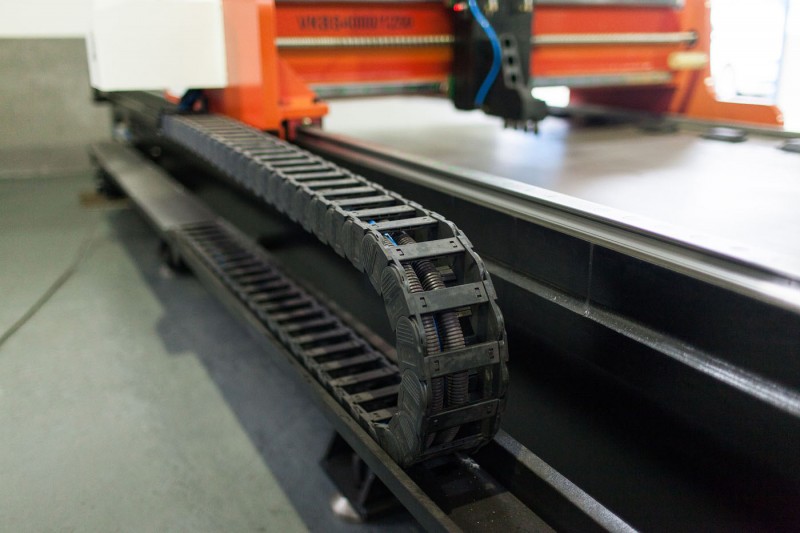

v VKBS开槽机的横梁采用锡青铜斜齿轮，45钢锻件调质斜齿条和QH静音导轨传动，移动速度可变频调整，切削过程平稳高效。
v VKBS开槽机的刀架移送装置使用了SFSR静音滚珠丝杠和QR滚柱重载直线导轨，因此精度高。
v VKBS开槽机纵向和横向均可加工，并且具备一个工艺实现板材的正反面加工功能。

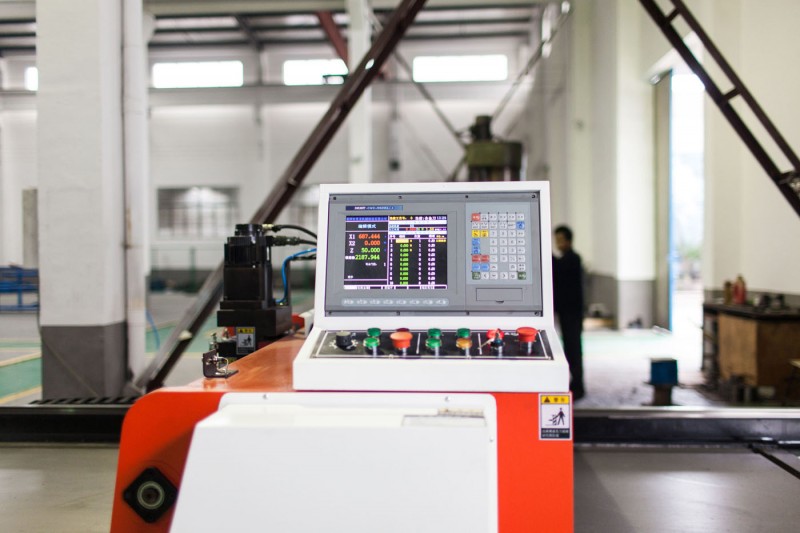

v 使用本开槽机只用输入键盘和加工程序即可完成。根据操作人员和材质的不同，可用旋纽调整加工速度，便于操作人员操作。
v 可通过显示屏可了解加工中的工序情况。
v 采用伺服电机和感应器保证操作人员的安全。
v 设备发生异常时显示屏上出现报警信息容易维修。
v 使用本开槽机加工时只在加工件的投放和取出时需要人力，因此可节省人工。
v VKBS开槽机台面具有自修复功能，在使用过程中，客户可以根据自身要求自刨台面，保证加工精度
|
VKBS数控薄板开槽机技术参数 |
||||||
|
型号 |
VKBS-3212 |
VKBS-4012 |
VKBS-6012 |
|||
|
加工性能 Machining Capacity |
材料 Plate |
材质 Material |
STS304&Q235 |
|||
|
长度 Length |
3200mm |
4000mm |
6000mm |
|||
|
宽度 Width |
1220mm |
|||||
|
厚度 Thickness |
0.6mm-4mm（板料平面度＜3mm ） |
|||||
|
最小边离Minimum edge |
8mm |
|||||
|
系统配置 CNC Specifics |
控制方式 Control Type |
3轴CNC控制（Y1、Y2、Z） |
||||
|
显示器 Display |
10寸高清液晶彩色屏 |
|||||
|
储存容量 Memory Capacity |
20组，112道/组 （可加SD卡扩展） |
|||||
|
传动方式 Working System |
滚珠丝杆/直线导轨/齿轮齿条 |
|||||
|
加工速度Machining Sped |
横梁（X轴）切削Forward-Cutting |
50m/min(变频可调) |
||||
|
横梁（X轴）回程 Backward |
55m/min |
|||||
|
刀架（Y1轴）及端压料（Y2轴） |
20m/min |
|||||
|
刀架（Z轴）上下 Z-Axis UP-Down |
20m/min |
|||||
|
加工精度 Machining Precision |
刀架（Y1轴）最小分辩率Y1 Precision |
0.001mm |
||||
|
刀架（Y1轴）距离 Y1 Stoke |
1250mm |
|||||
|
刀架上下（Z轴）最小分辩率 Y1 Precision |
0.001mm |
|||||
|
刀架上下（Z轴）距离 Z Stoke |
50mm |
|||||
|
驱动方式Driving Mode |
横梁（X轴）X-Axis |
5.5KW变频电机 SEW Converter Motor |
||||
|
刀架上下移动（Z轴）X-Axis |
0.85KW伺服电机 YaskawaServo Motor |
|||||
|
刀架（Y1轴）及端压料（Y2轴） Y1&Y2 |
0.85KW伺服电机 YaskawaServo Motor |
|||||
|
夹紧装置 |
液压系统 Hydraulic |
1.5Kw/8L/10Mpa |
||||
|
外型尺寸 |
长度 Length |
5200mm |
6000mm |
8000mm |
||
|
宽度 Width |
2380mm |
|||||
|
高度 Highth |
1580mm |
|||||
|
重量 Weight |
7200kg |
8000kg |
10000kg |
|||
|
工作台平面度 Table Flatness |
±0.02mm/M |
|||||
|
主电源 Main Power |
380V/50Hz/3Phase |
|||||
