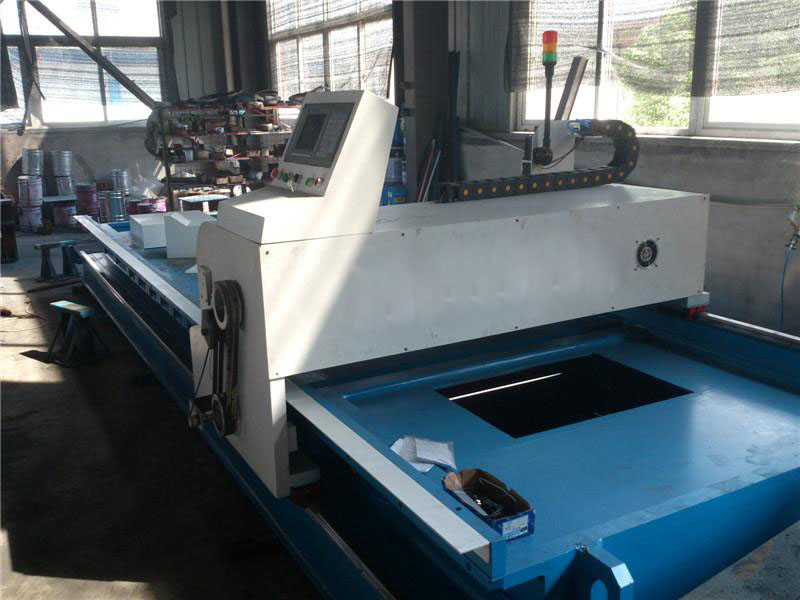

一．本机床为不锈钢装饰专用加工机床，由固定工作台、横梁及滑架等组成。工作台固定，横梁由伺服电机通过滚珠丝杆副传动沿滚动直线导轨作水平纵向移动，以确定刨削V型槽间距。滑架通过直线导轨副在横梁上作横向往复运动，实现开槽切削主运动，其速度由变频调速器控制，刀架由伺服电机系统控制上下移动，完成开槽切削的深度，气动装置用于工件的定位压紧，以及刀具在切削过程中采用喷雾润滑冷却，保证产品加工质量，提高刀具使用寿命。
二．机器的主要技术参数
1．开槽板料宽度： 1220mm
2．开槽板料长度： 4000mm
3．开槽板厚： 3.0mm
4．开槽板料最小厚度： 0.8mm
5．横梁前后移动距离： 1220mm
6．横梁前后移动分辨率： 0.01mm
7．横梁移动速度： 800-2000mm/分
8．刀架上下移动距离： 100mm
9．刀架上下移动分辨率： 0.01mm
10．滑架左右移动距离： 4300mm
11．滑架移动速度： 30m/分
12．4000mm长度范围的直线度误差： ±0.05mm
13．V型槽距边最小距离： 10mm
14．定位精度： ±0.05mm
15．刀架行程： 100mm
16．工作台面高度： 660mm
17．机器外形尺寸： 6300 x 2300 x 1670（mm）
18．机器重量(毛重)： 10T
三．数控系统及主要部件说明
1．数控： 台湾亿图HUST-H4双轴数控系统
2．伺服电机： 安川品牌1.3kw，0.85KW大惯量伺服电机
3．变频器： 日本三菱，功率2.2kw
4．主轴电机： 德国SEW，功率1.5kw
5．接近开关： 德国图尔克1805
四．滚动直线导轨副： GGB45AA型滚动直线导轨副由国
内知名生产商南京工艺装配厂生产。
五．滚珠丝杠副： FFZD4006F-3-P5和FFZD2004T-3-P5两种规格的滚珠丝杠副由国内知名生产厂商南京工艺装配厂生产。
六．机床电缆：台湾新一代高柔性拖链电缆
七．供方负责长期供应机床专用刀片，机床质量保修壹年，终身服务。
八．供方负责机床调试、技术指导及操作培训工作。
