适用范围：
批量生产加工小型五金零件，可以钻孔，攻丝，铣切。适合材料铜铝件，铸件，一般钢件。
产品简介：
T4钻攻中心是采用目前市场上成熟稳定的台湾新代（21MA-SK4）数控加工中心系统，并配16把夹臂式刀库。进给电机采用日本安川大功率绝对值电机。主轴采用台湾惟隆加冷却系统
机器特性：
床身结构坚固，能承受高G运动产生的惯量。
高速静音螺杆，静音线轨使热变位少，精度高。
直接高速主轴反应快，钻孔攻牙效果高。
三轴48米高速位移，可节省50%非加工时间。
加高立柱设计，预留安装第四轴，第五轴空间。
采用高速防护罩，提高机床的防护与机床寿命。
|
序号 |
项 目 |
单 位 |
T-400 |
|
|
1 |
工作台尺寸 |
mm |
650*350 |
|
|
2 |
行程 |
左右（X） |
mm |
450 |
|
3 |
前后（Y） |
mm |
350 |
|
|
4 |
上下（Z） |
mm |
350 |
|
|
5 |
工作台T型槽数-尺寸 |
mm |
3-14-110 |
|
|
6 |
主轴鼻端面至工作台距离 |
mm |
100-560 |
|
|
7 |
主轴中心至机身端面距离 |
mm |
420 |
|
|
8 |
主轴转速(台湾惟隆) |
rpm |
50-12000 |
|
|
9 |
主轴锥度 |
# |
BT-30 |
|
|
10 |
主轴功率（台湾新代） |
kw |
3.7 |
|
|
11 |
X轴快速移动率 |
mm/min |
48000 |
|
|
12 |
Y轴快速移动率 |
mm/min |
48000 |
|
|
13 |
Z轴快速移动率 |
mm/min |
48000 |
|
|
14 |
切削速率 |
mm/min |
1-12000 |
|
|
15 |
三轴电机功率(X/Y/Z)（日本安川） |
kw |
1.3/1.3/2.0 |
|
|
16 |
丝杆参数(X/Y/Z) |
mm |
Z轴3216/X/Y 2816P3 |
|
|
17 |
线性导轨(X/Y/Z) |
|
PMI-MSA30 |
|
|
18 |

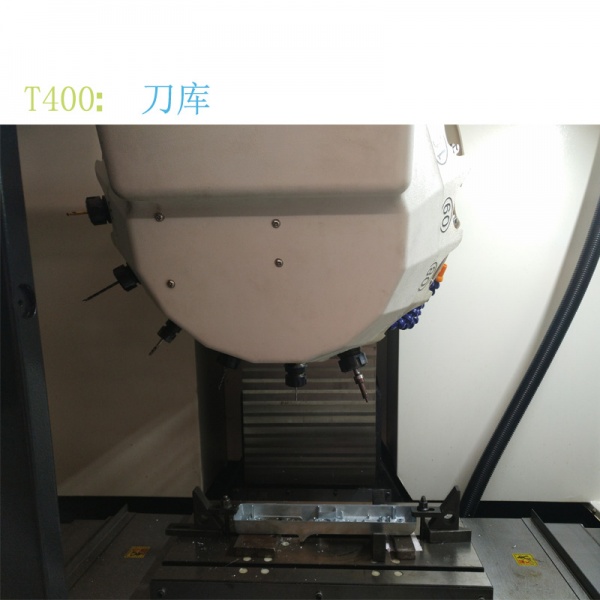

刀库形式（台湾圣杰） |
|
16把刀臂式 |
|
|
19 |
控制系统 |
|
新代21MA-SK4 |
|
|
20 |
刀具重量 |
Kg |
8 |
|
|
21 |
刀具长度 |
mm |
150 |
|
|
22 |
最大刀径（满刀/邻空刀） |
mm |
65/75 |
|
|
23 |
水箱容量 |
L |
100 |
|
|
24 |
气压需求 |
Kg/cm2 |
0.6MPA |
|
|
25 |
总耗电功率 |
kw |
12 |
|
|
26 |
定位精度 |
mm |
±0.01/300 |
|
|
27 |
重复精度 |
mm |
±0.01 |
|
|
28 |
最大负重 |
Kg |
230 |
|
|
29 |
机械重量（大约） |
Kg |
2600 |
|
|
30 |
外形尺寸（长×宽×高） |
mm |
1600*1900*2400 |
|
