4、闭阀所需力矩较小。

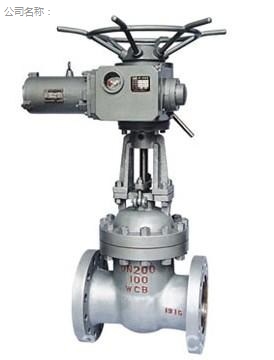

Z941H、Z941Y、Z941W 型 PN16~PN63 电动楔式闸阀：电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金钢（Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941Y-16R~63R Z941Y-16I~63I）、铬镍钛不锈钢（Z941W-16P~63P）、铬镍钼钛不锈钢（Z941W-16R~63R）、铬钼钢（Z941W-16I~63I），公称压力 PN16~PN63，阀体材料为碳素钢（Z941H-16C~63 Z941Y-16C~63）、铬镍钛不锈钢（Z941Y-16P~63P Z941W-16P~63P）、铬镍钼钛不锈钢（Z941Y-16R~63R Z941W-16R~63R）、铬钼合金钢（Z941Y-16I~63I Z941W-16I~63I）的闸阀。
【性能参数】
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z941H-16C~63 |
16~63 |
1.6~6.3 |
≤425 |
水、蒸汽、油品 |
|
Z941Y-16C~63 |
≤425 |
水、蒸汽、油品 |
||
|
Z941Y-16P~63P |
≤150 |
弱腐蚀性介质 |
||
|
Z941Y-16R~63R |
≤150 |
弱腐蚀性介质 |
||
|
Z941Y-16I~63I |
≤550 |
蒸汽、油品 |
||
|
Z941Y-16P~63P |
≤150 |
弱腐蚀性介质 |
||
|
Z941Y-16R~63R |
≤200 |
醋酸类 |
||
|
Z941Y-16I~63I |
≤550 |
油品、蒸汽 |
||
|
Z941Y-16P~63P |
≤150 |
弱腐蚀性介质 |
【主要零件材料】
|
型号 |
材料 |
|||
|
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
|
|
Z941H-16C~63 |
碳素钢 |
铬不锈钢 |
堆焊铁基合金 |
柔性石墨 |
|
Z941Y-16C~63 |
碳素钢 |
铬不锈钢 |
堆焊硬质合金 |
柔性石墨 |
|
Z941Y-16P~63P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
堆焊硬质合金 |
聚四氟乙烯 |
|
Z941Y-16R~63R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
堆焊硬质合金 |
聚四氟乙烯 |
|
Z941Y-16I~63I |
铬钼合金钢 |
铬钼合金钢 |
堆焊硬质合金 |
石墨盘根 |
|
Z941Y-16P~63P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
堆焊硬质合金 |
聚四氟乙烯 |
|
Z941Y-16R~63R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
堆焊硬质合金 |
聚四氟乙烯 |
|
Z941Y-16I~63I |
铬钼合金钢 |
铬钼合金钢 |
堆焊硬质合金 |
石墨盘根 |
【主要外形和连接尺寸】
|
公称通径 |
主要外形尺寸和连接尺寸 |
||||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
L1 |
L2 |
|
|
Z941H-16 |
|||||||||
|
40 |
200 |
145 |
110 |
85 |
16-3 |
4-Φ18 |
245 |
527 |
310 |
|
50 |
250 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
286 |
590 |
371 |
|
65 |
265 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
320 |
590 |
371 |
|
80 |
280 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
373 |
590 |
371 |
|
100 |
300 |
215 |
180 |
155 |
20-3 |
8-Φ18 |
428 |
590 |
371 |
|
125 |
325 |
245 |
210 |
185 |
22-3 |
8-Φ18 |
513 |
590 |
371 |
|
150 |
350 |
280 |
240 |
210 |
24-3 |
8-Φ23 |
582 |
590 |
371 |
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-Φ23 |
730 |
590 |
371 |
|
250 |
450 |
405 |
355 |
320 |
30-3 |
12-Φ25 |
897 |
810 |
515 |
|
300 |
500 |
460 |
410 |
375 |
30-3 |
12-Φ25 |
1032 |
810 |
515 |
|
350 |
550 |
520 |
470 |
435 |
34-4 |
16-Φ25 |
1170 |
830 |
450 |
|
400 |
600 |
580 |
525 |
485 |
36-4 |
16-Φ30 |
1330 |
830 |
450 |
|
Z941H-25 |
|||||||||
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-Φ18 |
245 |
527 |
310 |
|
50 |
250 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
286 |
590 |
371 |
|
65 |
265 |
180 |
145 |
120 |
22-3 |
8-Φ18 |
320 |
590 |
371 |
|
80 |
280 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
373 |
590 |
371 |
|
100 |
300 |
230 |
190 |
160 |
24-3 |
8-Φ23 |
428 |
590 |
371 |
|
125 |
325 |
270 |
220 |
188 |
28-3 |
8-Φ25 |
513 |
590 |
371 |
|
150 |
350 |
300 |
250 |
218 |
30-3 |
8-Φ25 |
582 |
590 |
371 |
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-Φ25 |
730 |
590 |
371 |
|
250 |
450 |
425 |
370 |
332 |
36-3 |
12-Φ30 |
897 |
810 |
515 |
|
300 |
500 |
485 |
430 |
390 |
40-4 |
16-Φ30 |
1032 |
810 |
515 |
|
350 |
550 |
550 |
490 |
448 |
44-4 |
16-Φ34 |
1170 |
830 |
450 |
|
400 |
600 |
610 |
550 |
505 |
48-4 |
16-Φ34 |
1330 |
830 |
450 |
