铸铁平板是用于工件检测或划线的平面基准器具。 铸铁平板用途比较广泛，应用于机械制造、化工、五金、航空航天、石油、汽车制造、仪器仪表制造等行业。 铸铁平板：主要用于检验工件误差的基准，检验平板/检验平台在机械制造过程中起着至关重要的作用它是每个工件出厂前检验的最基本基准工具。

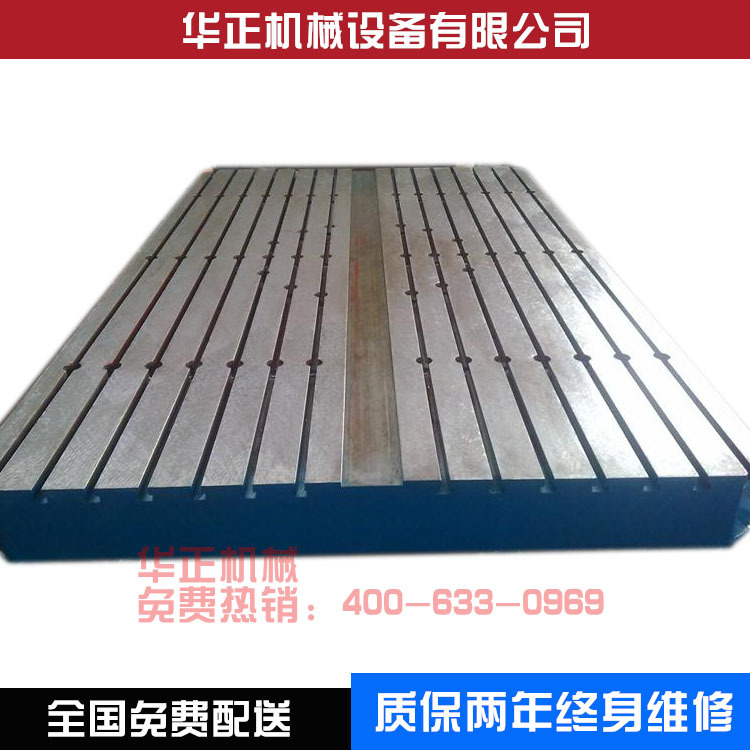

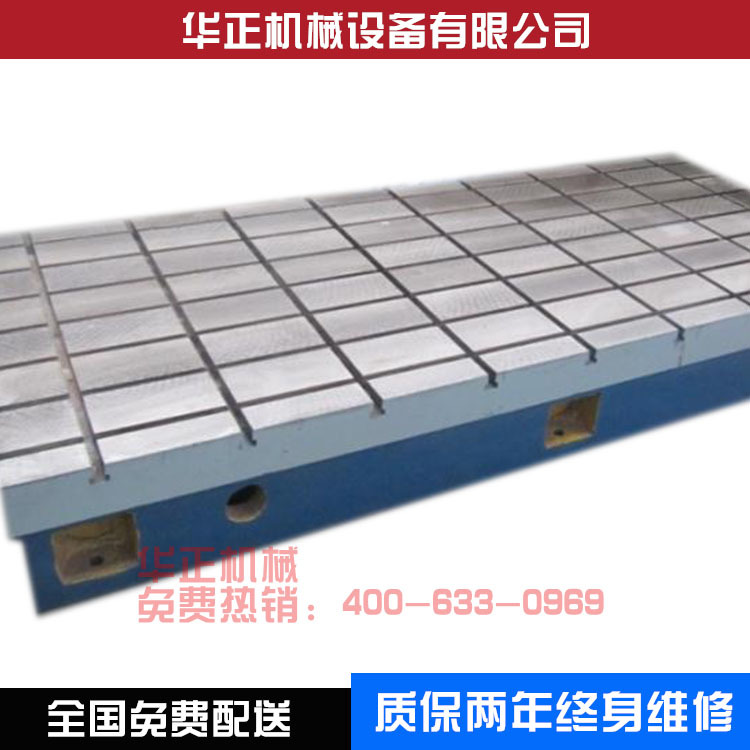

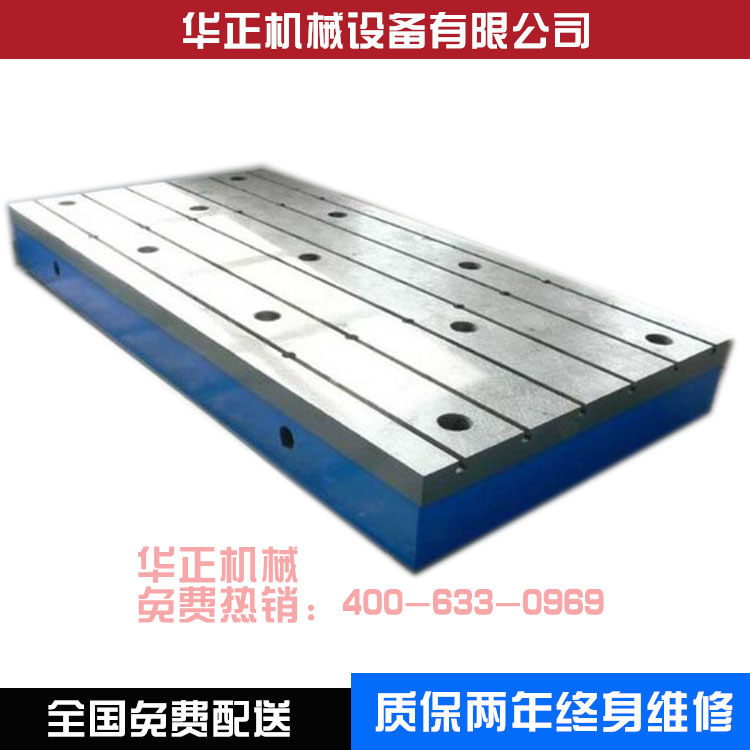

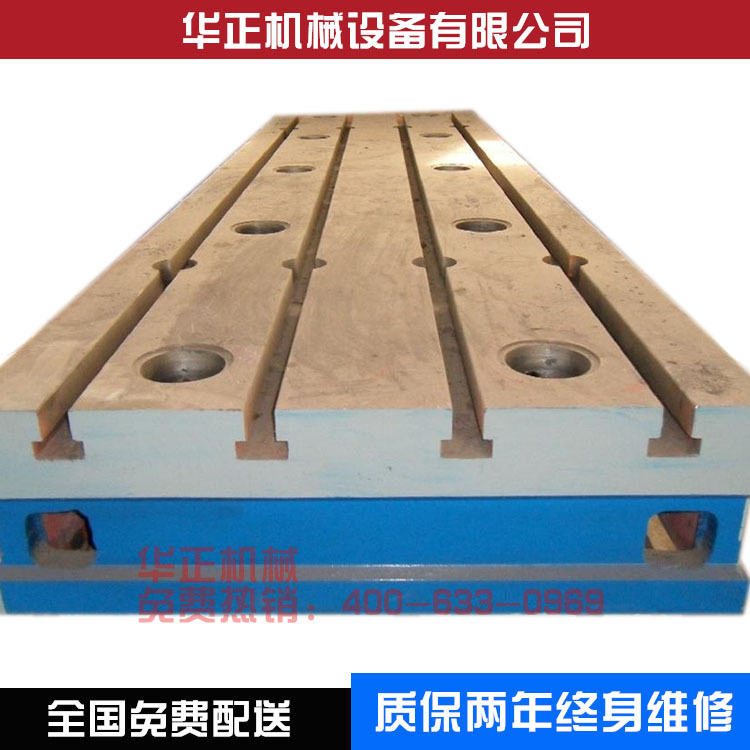

铸铁平板按GB/4986-85标准制造，产品制成筋板式和箱体式，工作面有长方形，材料灰铁HT200-300，HB170-240,工作面采用刮研工艺，工作面上可加工V型、T型、U型槽和圆孔、长孔等。铸铁平板是用于工件检测或划线的平面基准器具。平板安装应调至水平、负荷均分布于各支点上，环境温度使用时应避免振动。
铸铁平板可用涂色法检验零件平面度，具有准确、直观、方便的优点。在经过刮研的铸铁平板上推动表座、工件比较顺畅，无发涩感觉，方便了测量，保证了测量准确度。
铸铁平板分为筋板式和箱体式，岩石平板分为凸缘式和无凸缘式。
按其用途分为检验平板、划线平板、装配平板、铆焊平板、焊接平板、压砂平板等。按其准确度级别分为、1、2、3级平板，岩石平板最高可达到00级，其中2级以上为检验平板，3级为划线平板。
0 0级：2×（1+d/1000）μm
0级：4×（1+d/1000）μm
1级：8×（1+d/1000）μm
2级：16×（1+d/1000）μm
3级：40×（1+d/1000）μm（d为对角线mm）（测量温度在20±2℃）
铸铁平板在使用时要先进行安装调试。然后把平板的工作面擦拭干净，在确认没有问题的情况下使用，使用过程中，要注意避免工件和平板的工作面有过激的碰撞，防止损坏平板的工作面；工件的重量更不可以超过平板的额定载荷，否则会造成工作质量降低，还有可能损坏平板的结构，甚至会造成平板变形，使之损坏，无法使用。
铸铁平板规格：（特殊规格可以联系销售定做）
| 规格 ( mm ) | 精度等级 ( μm ) | |||
| 0 | 1 | 2 | 3 | |
| 100 × 100 | 4 | 8 | 16 | |
| 200 × 100 | 5 | 10 | 20 | |
| 200 × 200 | 5 | 10 | 20 | |
| 300 × 200 | 6 | 12 | 24 | |
| 300 × 300 | 6 | 12 | 24 | |
| 400 × 300 | 6 | 12 | 24 | |
| 400 × 400 | 6 | 12 | 24 | |
| 500 × 400 | 6 | 12 | 24 | |
| 600 × 400 | 7 | 14 | 28 | |
| 600 × 500 | 7 | 14 | 28 | |
| 800 × 400 | 8 | 16 | 32 | 80 |
| 800 × 600 | 8 | 16 | 32 | 80 |
| 900 × 600 | 8 | 16 | 32 | 80 |
| 1000 × 750 | 18 | 36 | 90 | |
| 1000 × 1000 | 20 | 39 | 96 | |
| 1200 × 1000 | 20 | 39 | 96 | |
| 1500 × 1000 | 24 | 48 | 120 | |
| 2000 × 1000 | 26 | 52 | 129 | |
| 2000 × 1500 | 56 | 140 | ||
| 2000 × 2000 | 60 | 152 | 230 | |
| 3000 × 1000 | 168 | 248 | ||
| 3000 × 1500 | 174 | 254 | ||
| 3000 × 2000 | 184 | 275 | ||
| 4000 × 2000 | 219 | 310 | ||
| 4000 × 3000 | 240 | 360 | ||
| 6000 × 3000 | 308 | 460 | ||
技术要求
1、平板工作面不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、绣点等缺陷。
2、平板的铸造表面应清楚型砂且平整，涂漆牢固。
3、精度等级为0级~3级的平板工作面上，直径小于15mm的砂孔允许用相同材料堵塞，其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个，且砂孔之间的距离应不小于80mm。
4、平板应采用优质细密的灰口铸铁等材料制造，其工作面硬度应为170~220HB。
5、平板工作面通常采用刮削工艺。对采用刮削加工的3级平板工作面，其表面粗糙度Ra最大允许值为5μm。
6、平板应去磁和稳定性处理。
7、平板相对两个侧面上，应有安装手柄或吊环装置的螺纹孔（或圆柱孔），且装置位置的设计应尽量减少因搬运而引起的变形。
8、若平板工作面上设置螺纹孔（或沟槽），其部位应不高于工作面。
