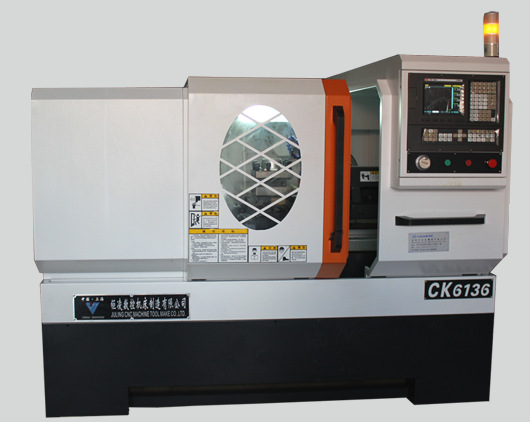

项目 | 内容 | CK6136H |
床身上最大回转直径 | Φ420 | |
大拖板上最大回转直径 | Φ360 | |
中拖板上最大回转直径 | Φ210 | |
最大加工长度 | 750 | |
推荐卡盘规格（手动卡盘） | 200/三爪 | |
主轴头形式 | A2-6 | |
推荐主轴电机功率 | 5.5KW变频电机 | |
主轴转速 | 2600 | |
主电机与主轴减速比 | 独立主轴 | |
主轴通孔直径 | Φ52 | |
主轴内孔锥度 | MT-6 | |
X向最大行程 | 210 | |
Z向最大行程 | 750 | |
X/Z轴丝杠规格 | 2004/3206 | |
推荐X轴电机扭矩 | 4N.M | |
推荐Z轴电机扭矩 | 6N.M | |
X、Z轴连接方式及止口 | X：联轴器直联130机座 Z：联轴器直联130机座 | |
定位精度 | 0.01 | |
重复定位精度 | 0.006 | |
加工椭圆度 | 0.005 | |
加工粗糙度 | Ra1.6 | |
导轨宽度/形式 | 300mm/三角轨加平轨 | |
装刀方式 | 四工位电动刀架 | |
车刀刀杆 | 25X25 | |
主轴电机安装形式 | 卧式底座安装 | |
尾座套筒直径/行程 | Φ52/100 | |
尾座套筒孔锥度 | MT4 | |
外型 | 外型尺寸 （长X宽X高） | 2000×1350×1550 |
重量 | 重量（约重） | 1800kg |
