| 品牌 | 凯达/KD | 产地 | 国产 |
|---|---|---|---|
| 产品新旧 | 全新 | 控制形式 | 其他 |
| 加工材质 | 铸铁,钢锻件,碳钢件,合金钢,木材,橡胶,塑料,UHWM,石材,陶瓷,石墨,亚克力,玻璃纤维,皮革,石棉,软金属,硬金属,其他金属材料,其他非金属材料 | 工件最大加工直径 | 1000/650mm |
| 工件最大加工长度 | 800mm | 主电机功率 | 30/37kw |
| 销售区域 | 全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外 | 侧刀架行程（水平/垂直） | 650*900mm |
| 刀架快速移动速度 | 12/16m/min | 外形尺寸(长×宽×高) | 3170*2300*3750mm |
| 机床自重 | 14000kg |

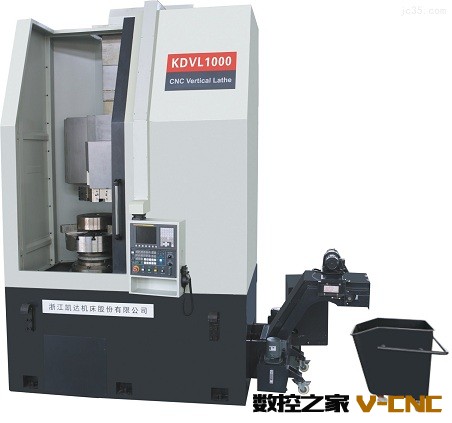

小型立式车床简介：
该数控立式车床为单柱立式数控车床。
该机床以大、中型加工件为对象，实现强力、高精度、高效率加工，尤其是对汽车及零配件行业加工制动鼓、刹车盘、轮体、曲轴、传动轮、轮毂、变速箱、传送齿轮、卡环、滑轮等盘类零件，具有很高的精度和效益，适合大批量零件的加工。
该机床具有功能强大的内装PLC控制器，及比较完善的RS232通讯接口，通过这些装置可以和工业机器人及上一级计算机管理实现柔性加工线进行无人化操作。该机床也适合于在自动加工线上。
传动系统中，主电机的动力通过ZF两档减速箱及PL多楔带传给主轴
该机床采用8工位液压回转刀塔，刀塔靠锥齿盘定位，具有就近换刀功能，相邻刀换刀时间短，重复定位精度高。
特点：
机床为整体箱型结构，矩形截面立柱，刚性好，耐重切削，精度保持性强。
主传动配置德国ZF二段减速箱。
主轴轴径大，轴承结构刚性好，可进行高精度强力切削。
纵、横向运动采用十字滑枕结构形式，纵向运动配有自动平衡装置。
全防护设计，造型美观，操作维修方便。
小型立式车床技术参数：
|
项目 |
KDVL800 |
KDVL1000 |
|
加工 |
||
|
盘类zui大车削直径 |
Ø 800mm |
Ø 1000mm |
|
轴类zui大车削直径 |
Ø 620mm |
Ø 650mm |
|
zui大车削高度 |
650mm |
800mm |
|
主轴 |
||
|
主轴头部形式 |
A2-11 |
A2-11 |
|
主轴前轴承内径 |
Ø180mm |
Ø220mm |
|
主轴转速范围 |
50-2000rpm |
50-1200rpm |
|
主轴变速级别 |
二档（档内无极） |
二档（档内无极） |
|
卡盘规格 |
20″ |
21″ |
|
行程 |
||
|
X轴行程 |
-60;+460mm |
-50;+600mm |
|
Z轴行程 |
650mm |
900mm |
|
进给 |
||
|
X轴快速进给 |
12m/min |
12m/min |
|
Z轴快速进给 |
16m/min |
16m/min |
|
刀架 |
||
|
刀架类型 |
液压刀架 |
液压刀架 |
|
刀架工位数 |
8 |
8 |
|
刀杆尺寸（方） |
32×32 mm |
32×32 mm |
|
刀杆尺寸（圆） |
Ø 50 mm |
Ø 50 mm |
|
电机 |
||
|
主电机功率 |
22/26kW |
30/37kW |
|
油压电机功率 |
1.5kW |
1.5kW |
|
水泵电机功率 |
370W×2 |
370W×2 |
|
其它 |
||
|
机床外形尺寸（长×宽×高） |
2970×2440×3350 mm |
3170×2300×3750 mm |
|
机床净重 |
11500㎏ |
14000㎏ |
|
选配 |
||
|
系统 |
● |
● |
|
伺服主电机 |
● |
●
|
