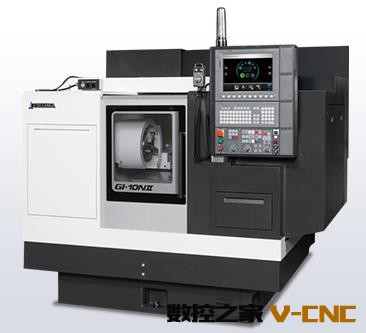

Okuma大隈CNC量产型内圆磨床 GI-10NⅡ
单位 SBK组件 SHK组件
能力・容量 可磨削孔径范围 mm ø3～150
可磨削孔长度 mm ～150
工作台上旋回径 mm ø400
防护罩内旋回径 mm ø350
工件长度 mm ～150
主轴承载能力（质量×距离） kg×mm 100×150
切削进给装置（X轴） 移动量 mm 300
磨削进给速度 mm/min ø0.02～ø6,000
定位速度 mm/min ø40,000
最小单位 mm ø0.0001
工作台（Z轴） 移动量 mm 350
磨削进给速度 mm/min 0.02～3,000
工作台的振动量 mm 10
工作台的振动次数 次/min ～585
定位速度 mm/min 30,000
最小单位 mm 0.0001
切削主轴 主轴端面直径 mm ø100
通孔直径 mm ø70
转速 min-1 100～1,000
电机 内圆磨削轴用 kW-P 5.5－2 选择
切削主轴用 kW 3.5
切削台（X轴用） kW 2.9
工作台（Z轴用） kW 2.8
液压油・润滑油泵用 kW-P 0.4－4
磨削液泵用 kW-P 0.25－2、0.18－2
内圆磨削轴冷却泵用 kW-P － 0.18－2
箱容量 液压油・润滑油箱 L 40
切削液箱 L 200
内圆磨削轴冷却箱 L － 40
机床尺寸 机床高度 mm 1,900
所需地面面积 mm×mm 2,050×2,110
净重 kg 3,600
