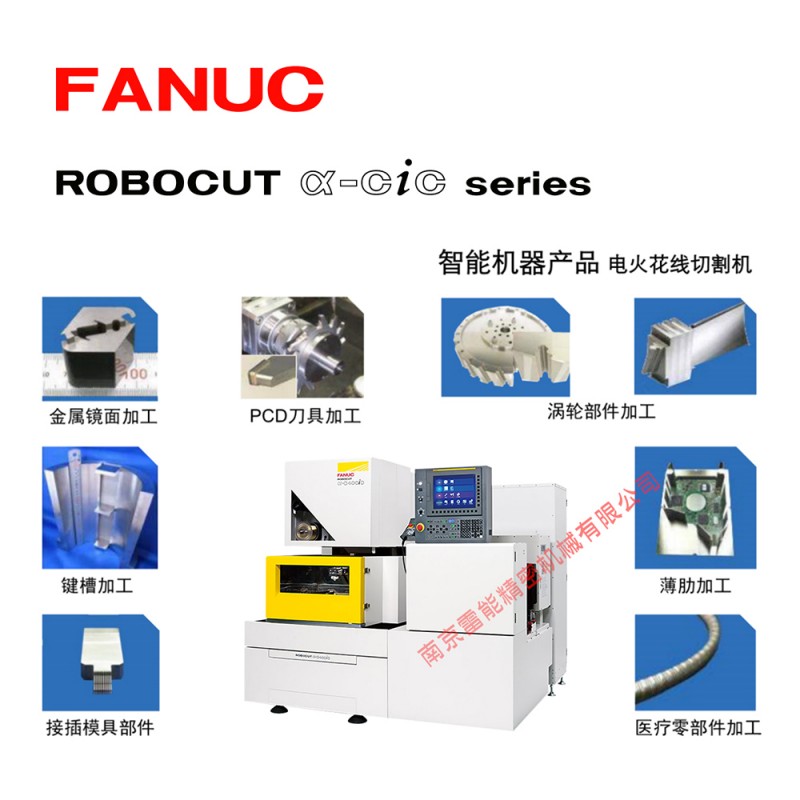

发那科慢走丝 FANUC慢走丝α-C400iC基本介绍
发那科（FANUC）自一九七五年开始生产慢走丝线切割机（FANUC WEDM）以来，经过数十年不间断的技术更新，发那科（FANUC）已成为世界**线切割机床生产厂家之一。发那科慢走丝线切割机（FANUC WEDM）以高速度、高精度、高可靠性、低成本维护及智能化享誉业内，被广泛应用于模具，医疗和超硬材料制造行业，在日本、欧美、东南亚具有很高的市场占有率。

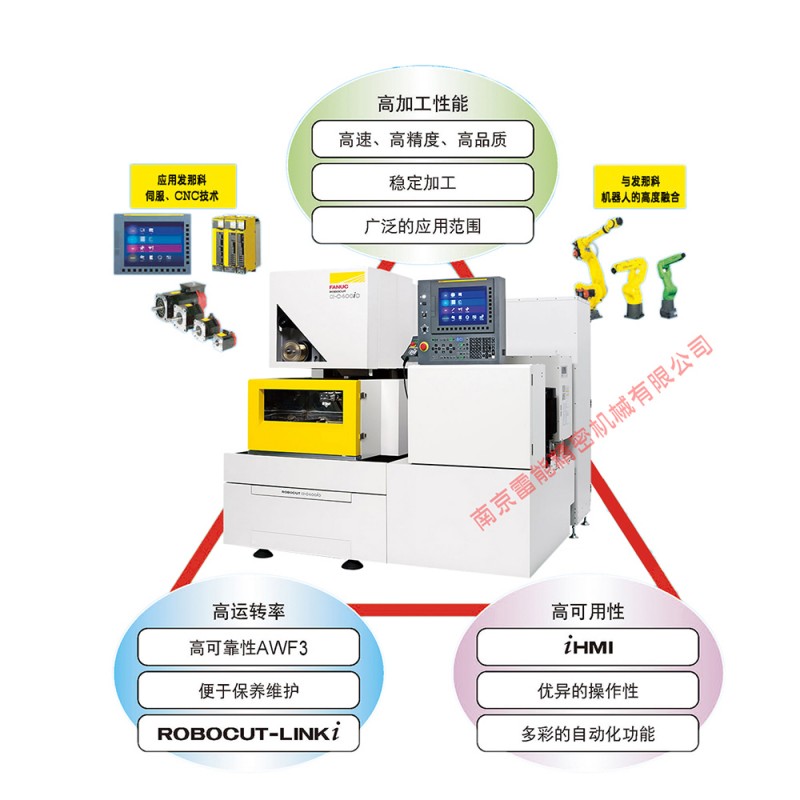

发那科慢走丝 FANUC慢走丝α-C400iC性能特点
发那科慢走丝（FANUC慢走丝）型号：α-C400iC、α-C600iC、α-C800iB、发那科慢走丝所有机型均为日本原装进口，所有机型提供36个月保修。配合FANUC系统、温度补偿、固定料芯、三维坐标旋转、高**自动穿丝、实现高品位切割加工。
发那科慢走丝 FANUC慢走丝α-C400iC技术参数
一、设备的型号、规格、参数及性能
1、设备的主要机械参数：
|
规格项目 |
a-C400iC |
|||
|
加工方式 |
浸渍加工／冲洗加工 |
|||
|
*大工件尺寸 |
无升降门 |
标准 |
730×630×250mm |
|
|
选项 |
- |
|||
|
有升降门 |
标准 |
730×585×250 mm |
||
|
选项 |
- |
|||
|
*大工作物重量 |
500kg |
|||
|
工作台面尺寸 |
626×441mm |
|||
|
工作台X、Y行程 |
400×300mm |
|||
|
Z 轴行程 |
255mm |
|||
|
UV 轴行程 |
±60mm×±60mm |
|||
|
机床重量（包含干燥状态的水箱） |
约2200kg |
|||
|
驱动电机 |
X/Y 轴 |
FANUC AC 伺服电机aiF 1/5000-B |
||
|
U/V 轴 |
FANUC AC 伺服电机aiF 1/5000-B |
|||
|
Z 轴 |
FANUC AC 伺服电机aiF 2/5000-B |
|||
|
*大工作台进给速度 |
2000mm /min |
|||
|
使用线径 |
Φ0.1 ～ Φ0.3mm （细线规格机：Φ0.05 ～Φ0.3 mm） |
|||
|
线张力 |
200 ～ 2500g （细线规格机：180 ～2500 g） |
|||
|
进线速度 |
1 ～15m/min |
|||
|
*小工作台移动量 |
0.0001mm |
|||
|
*大锥角 |
标准 |
±30°/ 80mm |
||
|
选项 |
±45°/ 40mm |
|||
|
导线嘴 |
冲模导线嘴 |
|||
|
*大线重量 |
标准 |
16kg（细线规格机：10kg） |
||
2、设备的主要性能参数：
|
1) |
*大切割效率：330mm2/min |
|
2) |
机床消耗功率：13KVA ； |
|
3) |
电极丝直径：Ф0.10～Ф0.30mm； |
|
4) |
走丝速度：<15 M/min ； |
|
5) |
*佳粗糙度：Ra≤0.19μm； |
|
6) |
精度（按JIS标准）： |
|
X轴的定位精度：±0.0015mm ； X轴的重复定位精度：±0.001mm ； Y轴的定位精度：±0.0015mm ； Y轴的重复定位精度：±0.001mm ； U、V轴的定位精度：±0.005mm ； U、V轴的重复定位精度：±0.003mm ； |
|
|
7) |
高速自动穿线AWF功能（10秒循环，0.10细线可自动穿线） |
|
8) |
控制装置：FANUC Series 31i-WB |
|
上述精度指标的校准已在日本工厂完成，以日本工厂出具的出厂精度报告为准。 |
|
加工液处理装置
|
规格项目 |
a-C400iC |
|
发货目的地 |
日本、CE、USA |
|
加工液 |
离子交换水 |
|
水箱容量(L) |
510L |
|
过滤精度 |
1～3mm |
|
过滤器 |
内压式过滤器 x 2 |
|
离子交换树脂 |
10 L x 1（标准） |
|
加工液比电阻控制 |
(5.0～20) x 104Ωcm |
|
外形尺寸 |
1000 ´ 1200 ´ 1730mm |
加工电源
|
电源形式名称 |
a-i2300 |
||
|
电源电路方式 |
全晶体管式脉冲电路 |
||
|
电源设定（加工条件设定） |
详情请参照 IV.8.“加工条件设定画面”。 |
||
|
|
脉冲方式 |
可变 |
|
|
无负荷电压 |
〃 |
||
|
加工电压 |
〃 |
||
|
充电时间 |
〃 |
||
|
休止时间 |
〃 |
||
|
伺服电压 |
〃 |
||
|
电源控制 |
有 |
||
|
断开时间控制 |
有 |
||
|
MF2 电源 |
选项 |
||
|
PCD 电源 |
选项 |
||
发那科慢走丝 FANUC慢走丝α-C400iC使用说明
机床运行环境：
电网标准：电压200V（-10%～10%），频率50HZ；13KVA.
（机器内部有信号防干扰设计）
CNC系统运行环境：
1、温度范围：5-30℃，zui佳温度20±0.5℃；
2、相对湿度：40%-80%RH以下；
3、机床周围无振源、无粉尘；
