主要特色：
◆精度（工作台面）保证：2u以内
◆主铸件经过退火处理及季化，不变形
◆精密主轴，采直结式V-3级马达（1.5马力）
◆主柱及主轴单元钢性强，适应超硬工件成型研磨

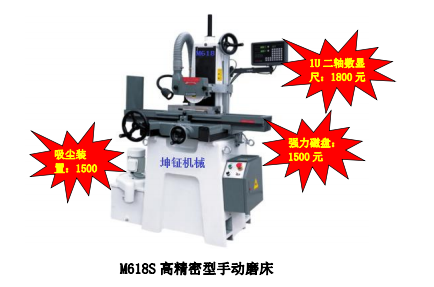

干式数显平面磨床M618S
◆弹筒式直结主轴
本机直接式主轴采用P4级超精密斜角滚柱轴承，配合特殊研磨液回流防尘设计，在高速旋转下低噪音，无振动，扭力大，既保证了主轴在重切削及各类成型研磨的高精度，又延长使用寿命。
◆自动润滑系统
采用封闭回圈式润滑系统设计，进口电磁泵自动打油，当主轴启动时，润滑油即自动回圈，对上下，前后，左右各螺杆及滑道实行强制润滑，可大大降低滑道磨损度，机柱上方装一油境可监看润滑情形。
湿式平面磨床
◆机体结构
本机主要铸件均采用稳定性高，吸震力强之高级铸铁料，并经由多道弛力退火，消除内应力，以确保高精度，高钢性，确保精度之耐久性，并延长机械之寿命。
◆滑道
本机左右及前后双V滑道均贴进品耐磨树脂TEFLON,并经由人工精密铲花，不仅滑动顺畅平稳且耐磨，适合各种成型研磨。
|

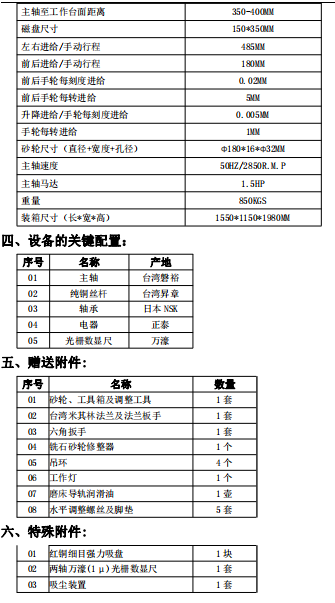

规格 |
M618 |
|
工作台尺寸： |
150×457mm（6＂×18＂） |
|
研磨长度： |
475mm（18-3/4＂） |
|
研磨宽度： |
160mm（6-1/3＂） |
|
主轴至工作台面距离： |
350-400mm（13.8＂-15.7＂） |
|
标准磁盘尺寸: |
150×400mm（6＂×16＂） |
|
左右进给手动行程： |
485mm（19＂） |
|
前后进给手动行程： |
180mm（7＂） |
|
前后进给手轮每刻度进给： |
0.02mm（0.001＂） |
|
前后进给手轮每转进给： |
5mm（0.2＂） |
|
升降进给手轮每刻度进给： |
0.005mm（0.0002＂） |
|
升降进给手轮每转进给： |
1mm（0.05＂） |
|
砂轮尺寸：（直径×宽度×孔径） |
180×16×32mm（7＂×2/3＂×1-1/4＂） |
|
主轴速度: |
3600/3000rpm |
|
主轴马达： |
1 hp或1.5hp |
|
净重： |
750Kg |
|
毛重： |
880Kg |
|
装箱尺寸长×宽×高： |
1400×1150×1980mm（55＂×45＂×78＂） |
|
标准附件： |
|
|
1、砂轮及法兰 |
6、水平调整螺丝及脚垫 |
|
2、砂轮拆卸板手 |
7、磨床导轨润滑油 |
|
3、六角板手 |
8、工具箱及调整工具 |
|
4、钻石砂轮修整器 |
9、使用说明书 |
|
5、吊环 |
|
|
选择配件： |
特别配件： |
|
1、细目磁盘 |
1、磨床钢丝绳 |
|
2、两轴1U光学尺 |
2、传动螺杆 |
|
3、吸尘装置 |
3、磨床主轴 |
|
4、冷却冲水装置 |
4、磨床法兰 |
|
5、干湿两用装置 |
5、电磁油泵 |
