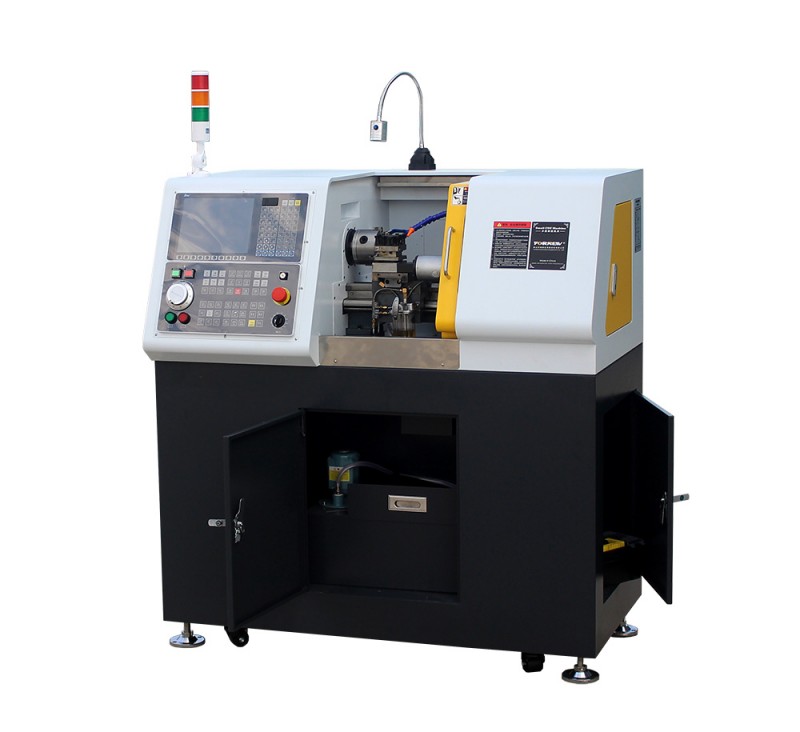

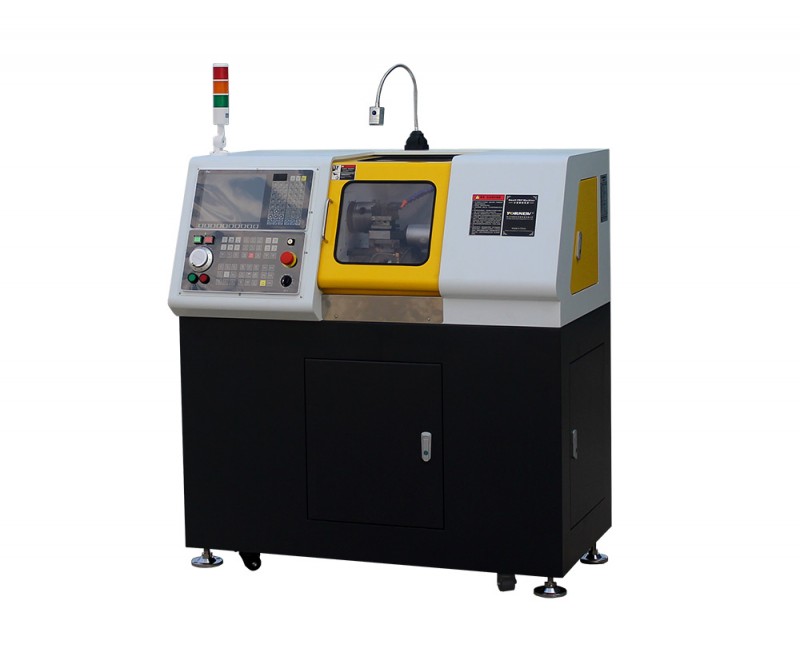

◆该小型数控车床用于加工中小型轴类、盘类零件，可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面，应用于高校创客创新实验室、企业科研单位实验室打样品、高校职校数控教学培训等行业。
◆该机床品X、Z轴采用高精度研磨滚珠丝杆、配置集成一体化润滑系统、使用220伏电压、配置4工位电动刀架、运动轴配置伺服电机。可以实现轴类、盘类的内外表面，锥面、圆弧、螺纹、镗孔、铰孔等机械加工，也可以实现非圆曲线加工。根据用户的需求，可选配不同的数控系统和附件。
|
主要技术参数 |
|
|
床身上更大回转直径 |
210 mm |
|
更大工件长度 |
300 mm |
|
重复定位精度 |
0.02mm |
|
系统分辨率 |
0.001mm |
|
主轴孔径范围 |
26 mm |
|
主轴孔径锥度 |
MT3 |
|
主轴转速级数 |
G代码控制无级调速 |
|
主轴转速范围 |
300-1750 rpm |
|
卡盘直径 |
100mm |
|
刀架类型 |
4工位电动刀架 |
|
刀具尺寸 |
10×10mm或12×12mm |
|
X轴行程 |
80 mm |
|
Z轴行程 |
300 mm |
|
X轴快速进给速度 |
4000 mm/min |
|
Z轴快速进给速度 |
6000 mm/min |
|
XZ轴电机 |
450W伺服电机 |
|
电子手轮 |
4轴三档电子手轮 |
|
数控系统 |
980TB工业面板数控系统 |
|
尾座套筒直径 |
20 mm |
|
尾座套筒锥度 |
MT2 |
|
尾座套筒行程 |
50 mm |
|
主轴电机 |
1.1 kw |
|
冷却泵电机 |
0.125 kw |
|
机床重量 |
200 kg |
|
外形尺寸 |
1100×700×1300mm |
