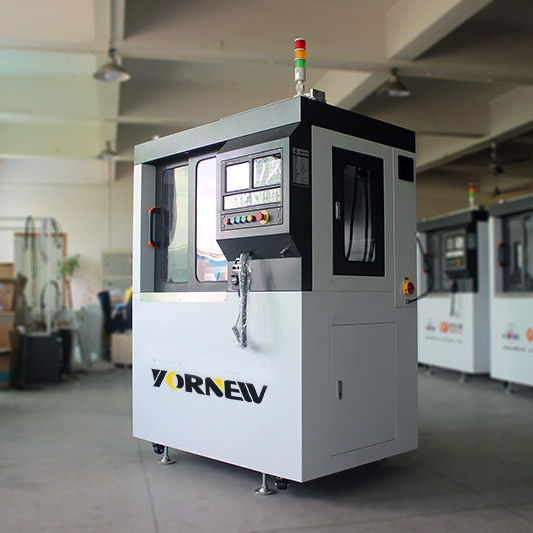

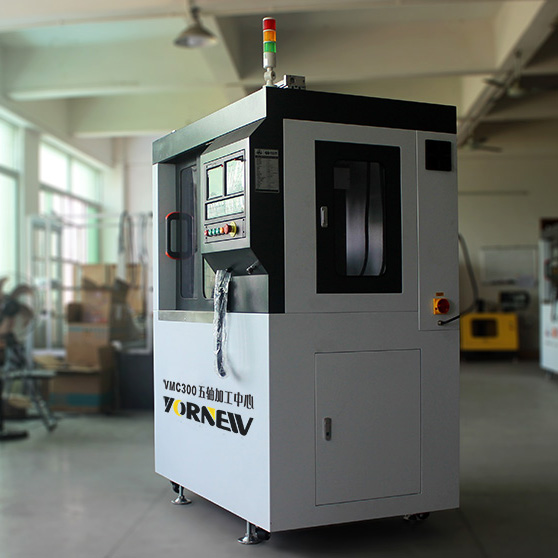

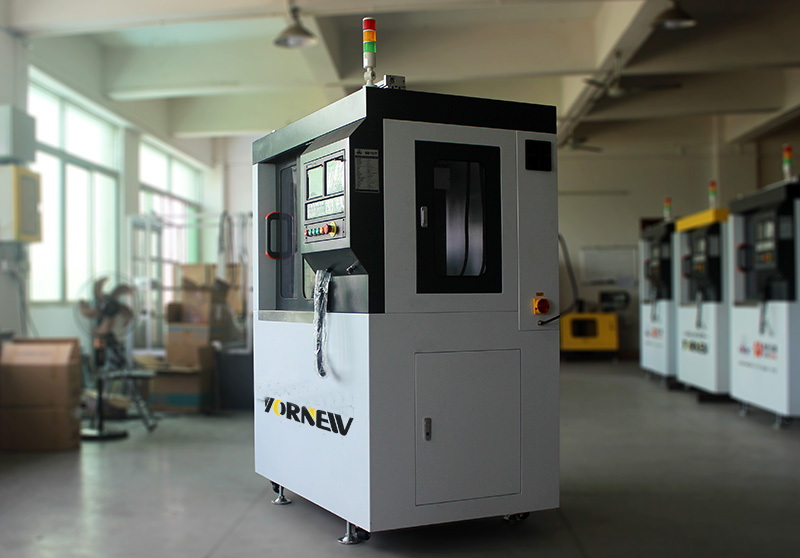

迷你五轴小机床
1：高精度带预紧滚珠丝杠及螺母，具有运动灵活，热变形量小；
2：带工件冷却循环装置和主轴冷却系统装置，提高加工质量；
3：五轴配伺服电机，运行速度快；
4：采用封闭式外观计，带却动脚轮，美观移动方便；
5：高速水冷主轴，提高加工光洁度，配置10工位斗立式刀库，一次性加工更复杂的工艺零件；
6：机床稳定性好，刚性好，精度稳定；
7：机床整体性价比高，维护成本低，操作简单，维修容易；
9：专业面板五轴联动数控系统，可将不同CAD/CAPP/CAM等软件集成于一体，开放的I/O的端口和远程读取数据功能，配合工业机器人实现智能制造自动化生产线。
技术参数
|
项目
|
单位
|
参数
|
||
|
整体结构
|
床身材料
|
套
|
灰铸铁HT250
|
|
|
机床外形尺寸
|
mm
|
1360×990×1800
|
||
|
五轴工作台 加工范围
|
工作台尺寸
|
mm
|
Ø110/450×160
|
|
|
工作台承重
|
Kg
|
20
|
||
|
X轴最大行程
|
mm
|
300
|
||
|
Y轴最大行程
|
175
|
|||
|
Z轴最大行程
|
270
|
|||
|
A轴最大行程
|
deg
|
+30~-120°
|
||
|
C轴最大行程
|
±360°
|
|||
|
主轴
|
主轴锥孔
|
/
|
ISO20
|
|
|
转速（max)
|
rpm
|
24000内藏式
|
||
|
锥孔跳动精度
|
N·m
|
2um
|
||
|
功率
|
km
|
1.5KW
|
||
|
冷却
|
主轴冷却
|
/
|
水冷循环
|
|
|
工件冷却
|
/
|
水冷或风冷可选
|
||
|
刀库
|
最大刀具长度
|
mm
|
100
|
|
|
刀库形式
|
/
|
斗笠式
|
||
|
刀库容量
|
把
|
10
|
||
|
换刀方式
|
/
|
固定位置
|
||
|
换刀时间
|
s
|
8
|
||
|
数控系统
|
五轴联动系统
|
套
|
YORNEW M5
|
|
|
轴电机类型
|
XYZAC轴电机
|
/
|
XYZ轴750W伺服电机 |
|
|
旋转轴
|
减速机构与减速比
|
/
|
A轴谐波减速100：1 |
|
|
安全防护
|
便利性
|
/
|
带脚轮可移动
|
|
|
进给
|
切削进给速度范围
|
mm/min
|
1-4000
|
|
|
快速移动速度
|
X轴
|
mm/min
|
8000
|
|
|
Y轴
|
||||
|
Z轴
|
||||
|
A轴
|
rmp
|
30
|
||
|
C轴
|
rmp
|
60
|
||
|
定位精度
|
定位精度
|
X轴
|
mm
|
0.03
|
|
Y轴
|
0.03
|
|||
|
Z轴
|
0.03
|
|||
|
A轴
|
″
|
±16
|
||
|
C轴
|
±12
|
|||
|
重复定位精度
|
X轴
|
mm
|
0.02
|
|
|
Y轴
|
0.02
|
|||
|
Z轴
|
0.02
|
|||
|
A轴
|
″
|
±8
|
||
|
C轴
|
±6
|
|||
