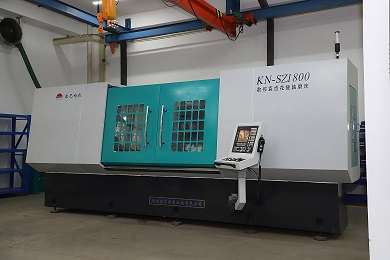

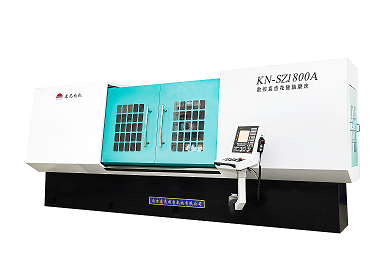

KN-SZ1800数控直齿花键轴磨床

• 型号：KN-SZ1800
• 品牌：南京康尼

portant;">KN-SZ1800portant;">数控直齿花键轴磨床是一种适用于磨削多种齿形的高精度花键拉刀、花键轴、塞规、滚压轮及齿轮等工件的精密数控机床。其加工原理为成形法磨削，共设有五个交流伺服轴，采用进口数控系统控制，进口伺服电机驱动。

portant;">砂轮修整采用随动的三轴联动法向修整方式，缩短了砂轮修整辅助时间，提高了工作效率，同时可修整任意齿形，大幅提升了金刚滚轮的使用寿命。

portant;">机床广泛应用于小径定心拉刀及特殊齿形拉刀的磨削加工，在齿轮刀具行业拥有良好的声誉。

portant;">技术参数：

portant;">1. portant;">工件直径： φportant;">10mm（根圆）portant;">~φportant;">350mm（顶圆）

portant;">2. portant;">加工键槽数或齿数：portant;">    任意

portant;">3. portant;">加工齿轮模数：portant;">       1～portant;">10mm/16mm

portant;">4. portant;">加工工件最大重量：portant;">    200kg

portant;">5. portant;">头、尾架顶尖距工作台面的高度：portant;"> 250mm

portant;">6. portant;">头、尾架最大顶尖距：portant;">    1800mm

portant;">7. portant;">头架顶尖锥孔：portant;">   莫氏portant;">5号

portant;">8. portant;">工件工作台行程（portant;">X轴）：portant;">  1800mm

portant;">9. portant;">砂轮径向进刀行程（portant;">Z轴）：portant;"> 350mm

portant;">10. portant;">砂轮修整器滑台行程（portant;">Y轴）：portant;"> 900mm

portant;">11. portant;">砂轮外径：portant;">   Øportant;">50portant;">～φportant;">250mm

portant;">12. portant;">砂轮厚度：portant;">   ≤portant;">68mm（标配砂轮法兰盘）

portant;">13. portant;">砂轮内径：portant;">  Øportant;">20/ Øportant;">75

portant;">14. portant;">砂轮转速：portant;">  2500～portant;">8000rpm

portant;">15. portant;">磨具最大功率：portant;">  6KW/15KW

portant;">16. portant;">机床总功率：portant;">  18KW

portant;">17. portant;">机床外形尺寸（长×宽×高）：portant;">  5580×portant;">4100×portant;">2060
