产品名称:立式加工中心
标准系统:KND2000数控系统
产品说明:
1、X,Y,Z三轴行程:800×550×550mm。
2、主轴传动方式为皮带传动,最高转速:8000转。
3、刀库:24把机械手圆盘刀库。
4、头部组为重型箱型结构。内部肋骨强化,高刚性。
5、主轴打刀方式采用气动打刀,打刀时主轴受力均匀,延长轴承寿命。
6、电器箱采内分隔离式设计,将控制器之发热源部分予以分离,前面使用热交换器散热,避免外界粉尘进入电箱;后侧使用风扇为扇热板散热。
7、三轴采用台湾上银/银泰高精密滚珠丝杆,结合精密螺帽预压和尾端预拉装置,确保机台背隙与热变形长时间保持在低值。

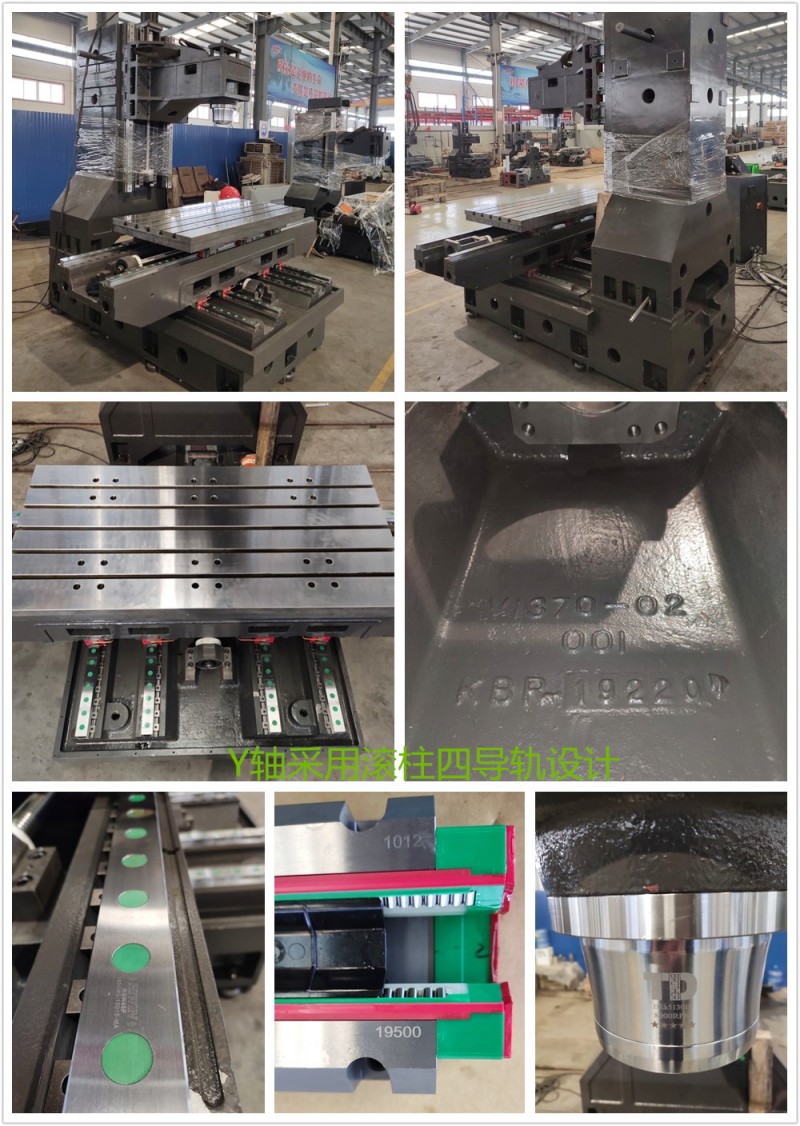

8、X、Y、Z轴采用滚柱式线性导轨,具有高刚性、低噪音、低摩擦性,可做快速位移及获得最佳循环精度!
9、所有成品均经过激光定位补正及循圆测试。以确保最佳定位精度及伺服特性。且机床出货前经过严格的检验措施,确保机台的各项精度。
VMC855立式加工中心/数控铣床参数
| 内 容 | 单 位 | 数 值 |
| 工作台面积 | mm | 1000×550 |
| T型槽 | mm | 5-18-90 |
| 最大承重 | Kg | 800 |
| 移动范围 X、Y、Z | mm | 800×550×550 |
| 主轴鼻端至工作台距离 | mm | 120-670 |
| 主轴中心至立柱导轨面距离 | mm | 550 |
| 快速移动速度 X、Y、Z | m/min | 36/36/24/min |
| 切削进给速度 X、Y、Z | mm/min | 10~10000mm/min |
| 主轴锥孔 | - | BT40 |
| 主轴转速 | r/min | 0-8000pm |
| 主轴功率 | kw | 交流伺服7.5 |
| 刀库容量 | 把 | 24 |
| 最大刀具重量 | kg | 6kg |
| 最大刀具尺寸 | mm | φ130×300 |
| 定位精度X/Y/Z | mm | ±0.008 |
| 重复定位精度X/Y/Z | mm | ±0.005 |
VMC855立式加工中心/数控铣床配置
| 序号 | 名称及规格 | 品牌 | 备 注 |
| 1 | 控制系统 | KND2000 | - |
| 2 | 主轴单元 | 台湾丹铨 | - |
| 3 | 主轴轴承 | 日本NSK | P4级 |
| 4 | 丝杠轴承 | 德国FAG | - |
| 5 | 滚珠丝杠 | 台湾HIWIN | - |
| 6 | 直线导轨 | 上银 | - |
| 7 | 刀库 | 台湾冈田/德速/ | - |
| 8 | 润滑系统 | 日本河谷 | - |
| 9 | 电气柜空调 | 迪奥特 | - |
| 10 | 主要电气元件 | 法国施耐德 | - |
| 11 | 水泵 | 裕精/诺克 | - |
| 12 | 联轴器 | 金桥通 |
