1160加工中心YX轴钢板防护罩计算模态分析是运用有限元法对研究对象进行离散，建立系统特征值问题的数学模型，用各种近似方法求解系统特征值和特征矢量。试验模态分析则是通过试验测得激励与响应的时间历程，运用数字信号处理技术求得频响函数，得到系统的非参数模型，再运用参数识别方法，求得系统模态参数。计算模态分析可以为试验模态分析在选取拾振点时提供参考，试验模态分析可以验证模态参数是否准确，便于对有限元模型进行修正。因此，通过计算模态分析与试验模态分析结合的研究分析，得出罩片结构准确的固有频率与振型
2 1160加工中心YX轴钢板防护罩罩片模型建立及有限元分析。
2.1 机床防护罩片的三维模型建立

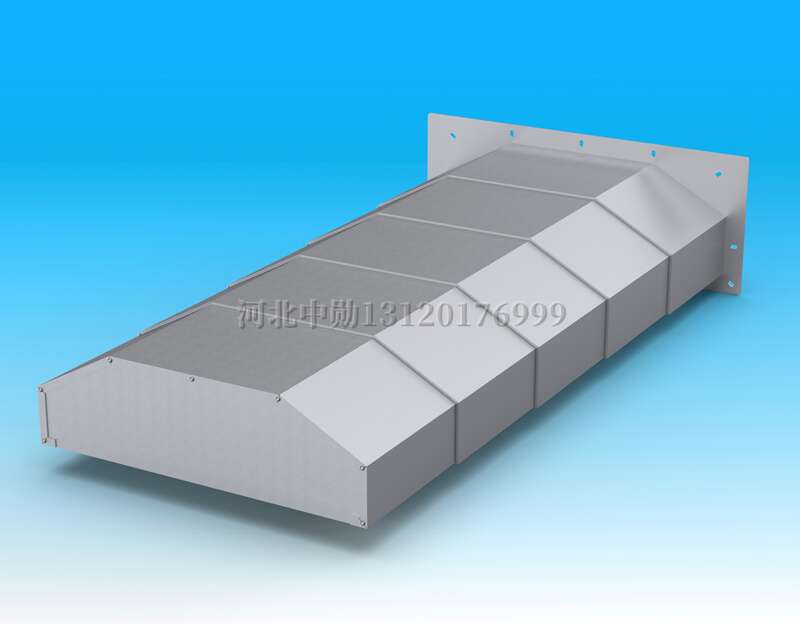

1160加工中心YX轴钢板防护罩以高速立式加工中心DVG850的横向伺服轴（X轴）高速导轨防护罩为研究对象，其由6个罩片组成，第1个罩片具有前平面，并且与导轨固定，其余罩片结构大致相同，第6个罩片与工作台相连，随工作台做随动运动，由于该次仿真与试验的安装方式是自由悬挂，目的是为了得到固有频率与各个面的振型，故选择第1个罩片采用UG软件进行建模。在三维建模中，为了提高模态分析的运算速度，满足模态精度的同时，对模型进行适当的简化，不考虑焊接对罩片结构振动的影响；（2）忽略所有的倒角和倒圆；（3）忽略不重要区域的孔。
2.2 材料设定、网格划分、施加约束
