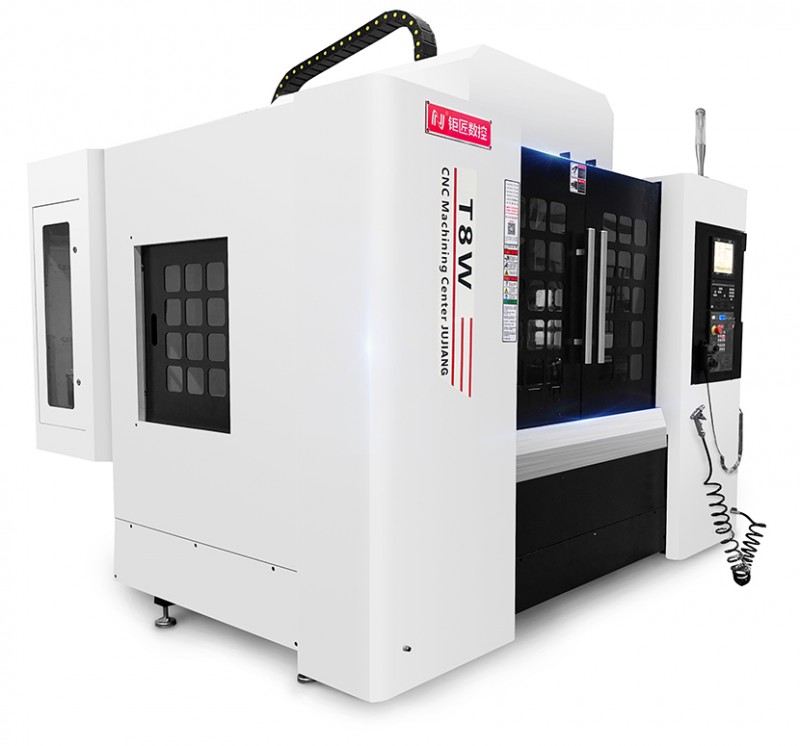

T8W（三菱M80B系统+直联式BT30-120主轴+夹臂式21T伺服刀库）技术参数
Technical Parameters
|
型号 |
model |
单位（unit） |
|
|
行程Travel |
|||
|
X轴行程 |
X-axis travel |
mm |
800 |
|
Y轴行程 |
Y-axis travel |
mm |
585 |
|
Z轴行程 |
Z-axis travel |
mm |
260 |
|
主轴端面至工作台面距离 |
Distance from guide plane to spindle center |
mm |
540-800 |
|
主轴中心线到立柱线轨之距离 |
Distance from spindle center to column rail |
mm |
672 |
|
转台竖直时最大工件回转直径 |
Max workpiece rotation diameter |
mm |
Φ820 |
|
可加工工件(长X宽X高) (含夹具) |
Machinable workpiece size (length*Width*Height)(Including fixtures)
90 |
mm |
650512X140 |
|
工作台Worktable |
|||
|
五轴工作台尺寸 |
Worktable size |
mm |
Φ350 |
|
最大承重 |
Maximum load |
kg |
100 |
|
T型槽 |
T-slot |
mm |
4-12-90° |
|
主轴Spindle |
|||
|
主轴转速 |
Spindle Speed |
rpm |
12000 |
|
主轴功率 |
Spindle motor power |
KW |
7.5 |
|
主轴锥孔 |
Spindle taper hole |
|
ER25 |
|
松刀方式 |
Unlock tool way |
|
机械式 |
|
夹臂式刀库Tool magazine |
|||
|
刀库容量 |
Tool magazine Capacity |
T |
21 |
|
最大刀具长度 |
Max tool length |
mm |
150 |
|
最大刀具直径/临空刀 |
Maximum tool diameter |
mm |
60/80 |
|
最大刀具重量 |
Maximum tool weight |
Kg |
3 |
|
换刀时间 |
Tool change time |
Sec |
0.3~1.2 |
|
进给率Federate |
|||
|
X/Y/Z轴快递位移 |
Ted X/Y/Z axis express displacement |
mm/min |
48000 |
|
切削进给率 |
Cutting feed rate |
mm/min |
12000 |
|
精度Accuracy |
|||
|
定位精度 |
Pointing accuracy |
mm |
±0.003/300 |
|
重复定位精度 |
Repeat ability accuracy |
mm |
±0.002/300 |
|
机床信息Machine information |
|||
|
机床外形尺寸 |
Machine dimension (L×W×H) |
mm |
2800*2800*2900 |
|
机床重量
|
Machine weight |
kg |
5000 |
|
电力需求（功率/电流） |
Power requirement |
KVA |
15 |
※由于本公司不断改进产品，因此本公司保留随时更改设计及规格和配置的权利且不另行通知，
如蒙惠顾时，请确认规格是否变更！
