特性
主要结构件为焊接与铸件，经FEA分析，使结构刚性与重量优化及移动件轻量化，符合节能与环保之需求。固定式工作台结构 固定式工作台结构不因载重影向进给精度。操作面板之位置可依操作者之需求调整，利用滑轨移动其位置，符合人体工学。三轴线轨轨道结构 三轴采精密滚柱线轨与C3级精密滚珠螺杆，直结伺服马达驱动，减低阻尼系数，寿命长，不会产生扭曲，确保切削之平稳运行与切削精度，并具重切削性能。重切削主轴 箱型主轴头结构，内部筋板布置合理，装配采用适合重切削之超精密斜角轴承之主轴，即可消除重负荷切削下产生的震动，又确保主轴最高之刚性与精度，主轴外部配合大流量的冷却油循环冷却，防止高速转动所产生的高温热变形。弹性多重工作区的选择 对中小型工件可将工作台分两区，大为减少整备时间；也可搭配旋转工作台或ROBOT，提升加工效率。快速的换刀设计 T刀库与鞍座保持连动，可于X轴任何位置进行换刀，缩短刀具交换时间润滑系统 采用容积式配油器，各润滑油路都经压力润滑，流量按比例分配，确保各润滑面达到最佳之润滑。 |

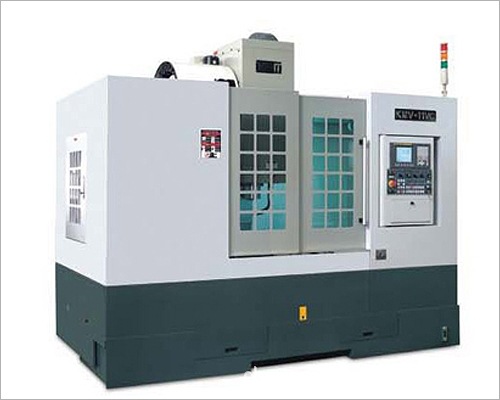

规格表 MCV-185
| 项目 | 规格 | 单位 | MCV-185 |
| 工作台 | 加工面积 | mm | 1800Í500 |
| 工作台面高度 | mm | 845 | |
| 工作台面 | mm | 2200Í600 | |
| 最大荷重 | kgs | 3000 | |
| 行程 | X/Y/Z轴 | mm | 1800/500/450 |
| 主轴鼻端至工作台面距离 | mm | 120-570 | |
| 主轴 | 主轴转速 | rpm | 10000 |
| 主轴马达型号 | β8/ 8000i | ||
| 主轴马达功率(连续/定格) | kW | 7.5/11 | |
| 三轴传动 Axes transmission | X轴马达型式 | β22/ 2000iS | |
| Y轴马达型式 | β22/ 2000iS | ||
| Z轴马达型式 | β40/ 2000iS | ||
| 三轴进给率 | X/Y/Z轴快速位移 | m/min | 24/24/24 |
| 自动换刀系统 | 刀套型式 | BT40 | |
| ATC型式 | 刀臂式 | ||
| 刀具数 | 24 | ||
| 刀具交换时间(近刀) | sec | 1.9 | |
| 最大刀具长度 | mm | 250 | |
| 最大刀具重量 | kgs | 6 | |
| 外形尺寸 | 长/寛/高 | mm | 6292/3047/3050 |
| 重量 | kgs | 11000 | |
| 精度 | 三轴定位精度 | mm | ±0.005 |
| 三轴重复定位精度 | mm | 0.003 | |
| 真圆度循切削 | mm | 0.02/300 | |
| 控制器 | FANUC OiMD | ||
