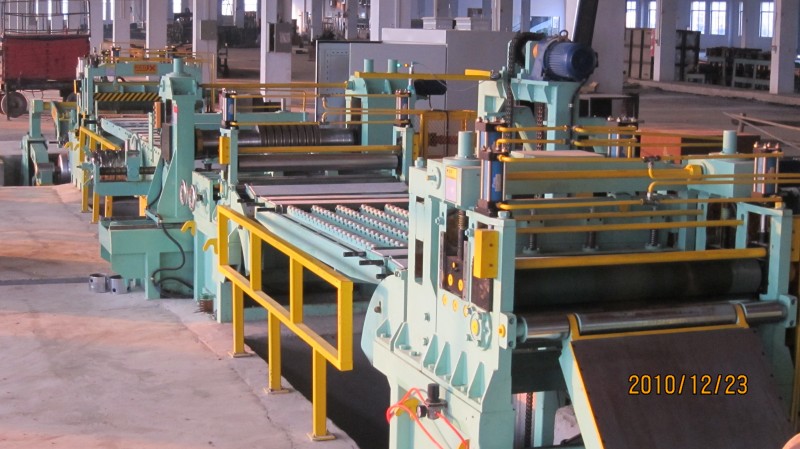

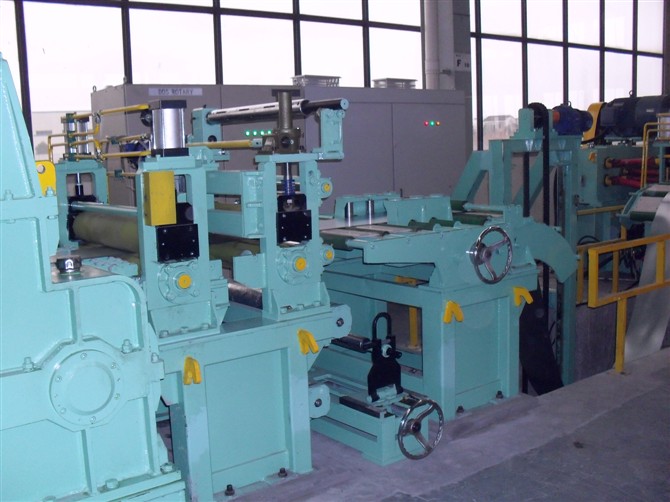

校平机生产线 1250开卷校平机 钢板横切生产线

一、 备技术数据

1. 规格参数
   1. 适用材料：冷轧板、彩板、酸洗卷板、镀锡板
   2. 材料质量：国产正品钢或国际标准钢
   3. 抗拉强度：δb≤450Mpa，δS≤260Mpa，
   4. 材料厚度：0.3-3mm
   5. 材料宽度：500-1600（Max）
   6. 钢卷内径：φ508
   7. 钢卷外径：φ1600mm（Max）
   8. 钢卷重量：15T（Max）
   9. 纵剪刀轴直径：φ180材质：40Cr
   10. 纵剪刀片：φ180Xφ32020
   11. 纵剪刀片材质：6CrW2Si
   12. 最大分条数：20条
2. 成品参数：
   1. 宽度精度：≤±0.03mm

   3．设备其它参数：

1. 电源：380V/50Hz/3Ph
2. 线速度：0-100m/min
3. 装机容量：约180 Kw
4. 生产线占地面积（约）：长25mX宽6m
5. 生产操作人员：技术工人1人、一般工人2人
6. 生产线方向：由右至左（操作台面向机组）
7. 设备颜色：白灰色

二、生产线设备组成

■液压上料小车

■液压涨缩式放料架

■夹送矫平机构

■液压横切机

■储料活套I

■侧向定位装置

■纵剪主机

■收废丝装置

■储料活套II

■预分隔张力阻尼装置

■液压收卷主机

■液压卸料小车

■液压控制系统

■电控系统
