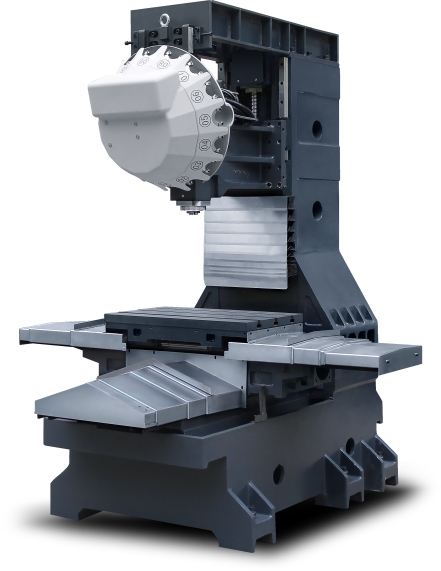

机械特性：
1、机床系统运算快，采用高速主轴，攻牙反应灵敏。
2、先进的RENISHAW激光检测仪、球杆仪检测确保机床精度。
3、主轴直联式驱动，有效降低高速攻牙时皮带传动的误差，延长刀具使用寿命。
4、实用性好，在通信、电子、玩具、精密五金、表饰、装饰等行业的广泛应用。
5、整体设计美观、结构紧凑、占地面积小。
6、使用进口超高刚性重载型线轨，具备刚性高、重负载特点，还有自动调节功能，可吸收安装面的装配误差，达到高精度的要求。
7、配置高速自动ATC换刀系统，16/21刀位可选，换刀时间约1.5秒，大大提高工作效率。
适用范围：
适合3C、五金、手机、玩具、汽配、航空等行业加工，满足大批量生产需求。
|
规格 |
单位 |
YHC640 |
|
|
工作台 |
工作尺寸 |
mm |
700*420 |
|
T型槽（个数*槽宽*间距） |
|
3*18*153 |
|
|
最大承重 |
Kg |
300 |
|
|
行程 |
X/Y/Z轴行程 |
mm |
600/400/300 |
|
主轴中心至立柱距离 |
mm |
420 |
|
|
主轴端面至工作台距离 |
mm |
100-400 |
|
|
主轴 |
主轴转速 |
rpm |
15000/20000 |
|
主轴锥度 |
|
BT30 |
|
|
速度 |
X/Y/Z轴快速移动 |
m/min |
60/60/48 |
|
精度 |
定位精度（JIS6336-2） |
mm |
0.01 |
|
重复定位精度（JIS6336-2） |
mm |
0.005 |
|
|
自动换刀系统/ATC |
刀库容量 |
T |
16/21 |
|
最大刀具直径（满刀） |
mm |
φ100 |
|
|
最大刀具长度（邻空刀） |
mm |
140 |
|
|
最大刀具重量 |
Kg |
3 |
|
|
换刀时间 |
s |
1.5 |
|
|
系统 |
系统配置 |
|
三菱/Fanuc/华中 |
|
其他 |
主轴电机功率 |
Kw |
5.5 |
|
X/Y/Z三轴电机功率 |
Kw |
1.5/1.5/3.0 |
|
|
电源要求 |
V |
380 |
|
|
所需气压 |
Kg/cm² |
6 |
|
|
机床重量 |
Kg |
3800 |
|
|
机床尺寸 |
mm |
1820*2230*2490 |
|
|
型号 |
YHC640 |
|
●标准配置 ○可选配置 |
|
|
主轴 |
|
|
主轴转速15000rpm |
● |
|
主轴转速20000rpm |
○ |
|
ATC系统 |
|
|
刀具规格-BT30 |
● |
|
夹臂式刀库16T |
● |
|
夹臂式刀库21T |
○ |
|
控制系统 |
|
|
华中 |
○ |
|
发那科 |
○ |
|
三菱 |
● |
|
传动系统 |
|
|
Z轴抱闸系统 |
● |
|
三轴光栅尺 |
○ |
|
油水分离机 |
|
|
圆盘式油水分离机 |
○ |
|
排屑系统 |
|
|
冲屑装置 |
● |
|
水箱 |
● |
|
全罩钣金 |
● |
|
机床清理气枪 |
● |
|
机床清理水枪 |
○ |
|
链式排屑器 |
○ |
