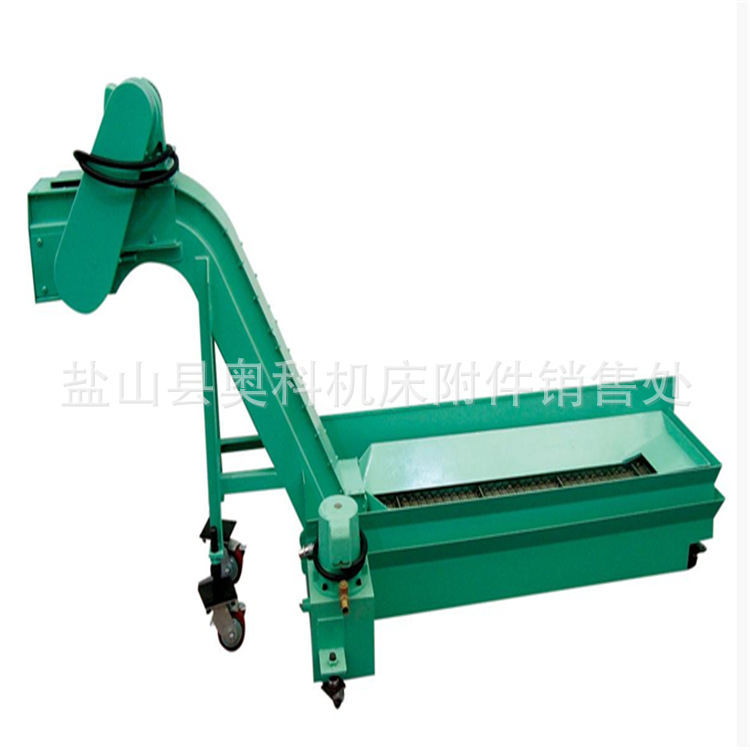

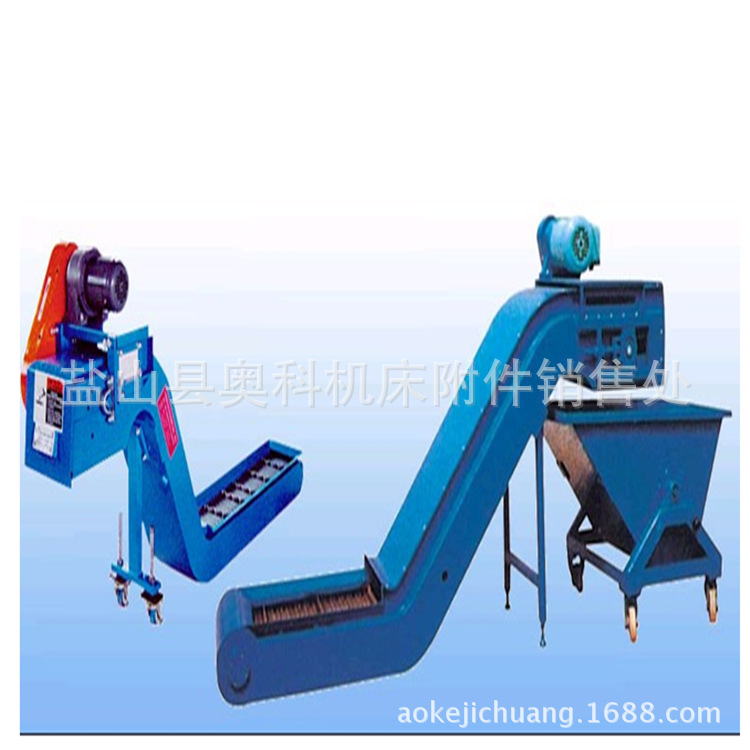

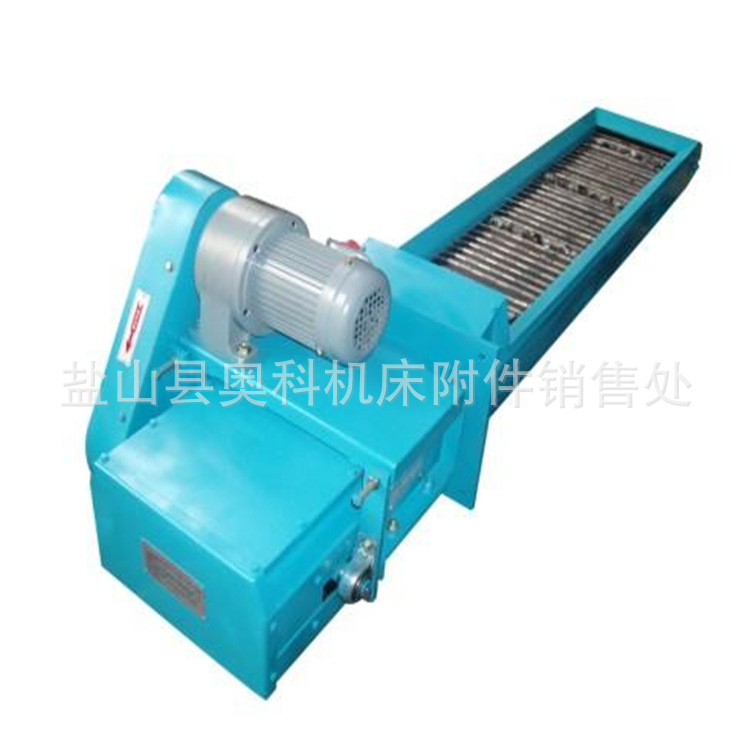

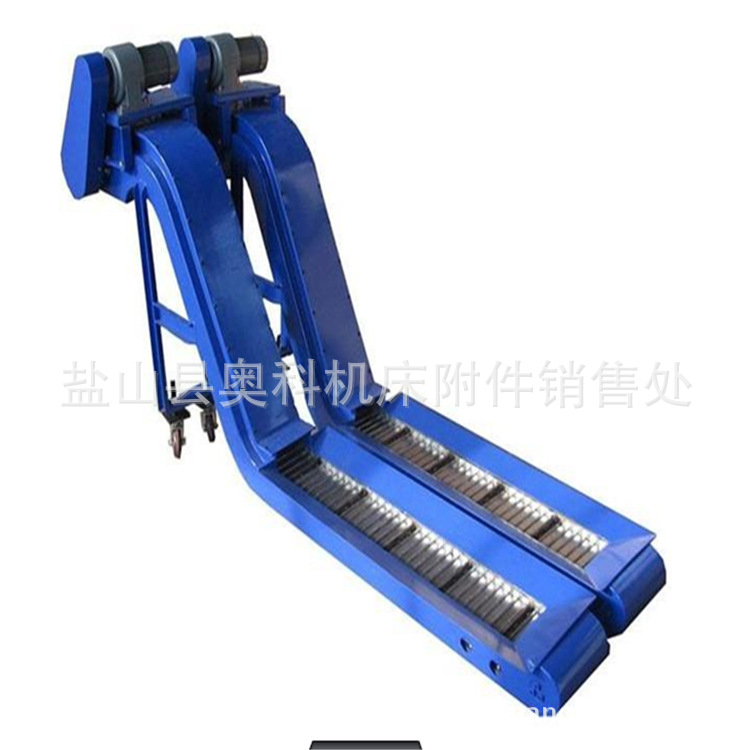

链板式排屑机主要用于干式或湿式加工中各种卷状、团状、条状、块状切屑的收集与输送，不适合粉末状切屑。本装置工作运行平稳，输送效率高，并配有过载保护装置，安全可靠。可广泛用于数控机床、组合机床、加工中心、专业化机床等流水自动线的切屑运输，并可根据排屑量及切屑的形状选用不同节距的链板。 |
主要技术参数
型 号 | 工作宽度（B) | B1 | B2 | H(m） | H1 | H2/L1 | L(m） | α | 排屑量 kg/min | 电机功率 kw | 冷却泵 L/min |
ZLLB120A ZLLB120B | 120 | 210 | >300 | 0～2 | 用 户 自 定 | 0.6～5 | 0° 30° 45° 60° | 15 | 0.2～0.4 | 25 50 100 200 300 400 | |
ZLLB150A ZLLB150B | 150 | 240 | >350 | 0～3 | 0.6～10 | 20 | 0.2～0.75 | ||||
ZLLB210A ZLLB210B | 210 | 300 | >400 | 0～5 | 0.6～30 | 30 | 0.2～2.2 | ||||
ZLLB265A ZLLB265B | 265 | 355 | >460 | 0～5 | 40 | ||||||
ZLLB320A ZLLB320B | 320 | 410 | >500 | 0～10 | 50 | ||||||
ZLLB400A ZLLB400B | 400 | 490 | >600 | 0～10 | 60 | ||||||
ZLLB500A ZLLB500B | 500 | 590 | >700 | 0～10 | 70 | ||||||
注：1.可根据客户所需尺寸设计制造 2.订货时请注明电机方向 3.链条节距：31.75mm、50.80mm、101.60mm | |||||||||||
定制说明
定制方式：
1：需方提供图纸按图纸实际尺寸加工制作
2：需方无法提供图纸我方可委派技术人员上门实地测量（买家需提供测量费）
咨询电话：15903277018 传真： 0317-6089295
