XK2308数控龙门铣床技术协议书
3机床主要结构
机床主轴采用高精度主轴组件，皮带式铣头，主轴为伺服电机驱动,三轴由系统控制伺服电机驱动滚珠丝杠，保证机床的定位精度。数控系统为KND-K2000M，主电机和进给驱动电机由系统配套。
3.1主轴采用台湾知名品牌高速、高精度、高刚性主轴单元，轴向和径向承载能力强，转速达6000rpm；刀具安装采用主轴自带拉爪进行拉刀，气动卸刀装置为专用打刀缸，实现机床的快速装卸刀具，压缩空气建议使用5—7kgf/cm²的压力；刀柄型号MSA403 BT50，拉钉型号MSA403 BT50-45°。
3.2 X、Y、Z三轴伺服控制，与滚珠丝杠直联，采用台湾HIWIN高精度高强度的滚珠丝杠，丝杠安装进行预拉伸，联接刚性大，进给速度高；进给伺服电机直接将动力传递给高精度滚珠丝杠，保证机床的定位精度。Z轴设有氮液平衡装置，保证了上下运动相同的驱动力。
3.3采用集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠；
3.4机床电气系统布线整齐，结构合理，电箱密封良好，配有热交换系统，保证了良好的使用环境；
3.5本机床操作方便，灵活快捷。
4机床工作环境
4.1电源：三相交流 380V±10% 50Hz±1Hz
4.2环境温度：0℃～40℃
4.3相对湿度：≤90%
5供货范围
5.1数控龙门铣床 一台
5.2随机出厂技术文件
5.2.1使用说明书(机械) 1份
5.2.2使用说明书(电气) 1份
5.2.3合格证明书 1份
5.2.4装箱单 1份
5.2.5地基安装图（交货前一个月内） 1份
1机床概述及主要用途
本机床是定梁龙门式数控铣床，由床身、工作台、立柱、横梁、滑座、滑枕等主要基础件和Z轴平衡系统、电气系统、冷却系统等组成。机床床身、工作台、横梁、立柱、滑座、滑枕等主要基础件采用树脂砂造型铸造，并经过热时效和振动时效处理，有足够的静态、动态、热态刚度，良好的耐磨性、热稳定性、抗振性，保证系统具有良好的动态品质，为机床性能的稳定提供了保障，确保机床长期使用精度的稳定性，使机床长期稳定地连续高速加工。主要用于数控铣削、钻孔、攻丝，加工钢件、铸钢件、铸铁件等。
2机床主要技术参数
项目 | 参数 | |
工作台面尺寸（mm） | 8001600 | |
工作台移动方向行程（X轴mm） | 1750 | |
主轴滑座移动方向行程（Y轴 mm） | 1200 | |
主轴上下移动方向行程（Z轴 mm） | 500 | |
主轴端面至工作台面距离（mm） | 110-610 | |
主轴规格（型号/安装直径）（mm） | BT50/Φ155 | |
主轴转速（r/min） | 皮带式铣头 | 6000 |
X、Y轴快速移动（mm/min） | 10000 | |
Z轴快速移动（mm/min） | 5000 | |
X、Y、Z轴进给速度（mm/min） | 5~5000 | |
主轴电机功率（KW） | 15 | |
定位精度（mm） | 0.02 | |
重复定位精度（mm） | ±0.01 | |
机床重量约（kg） | 12000 | |

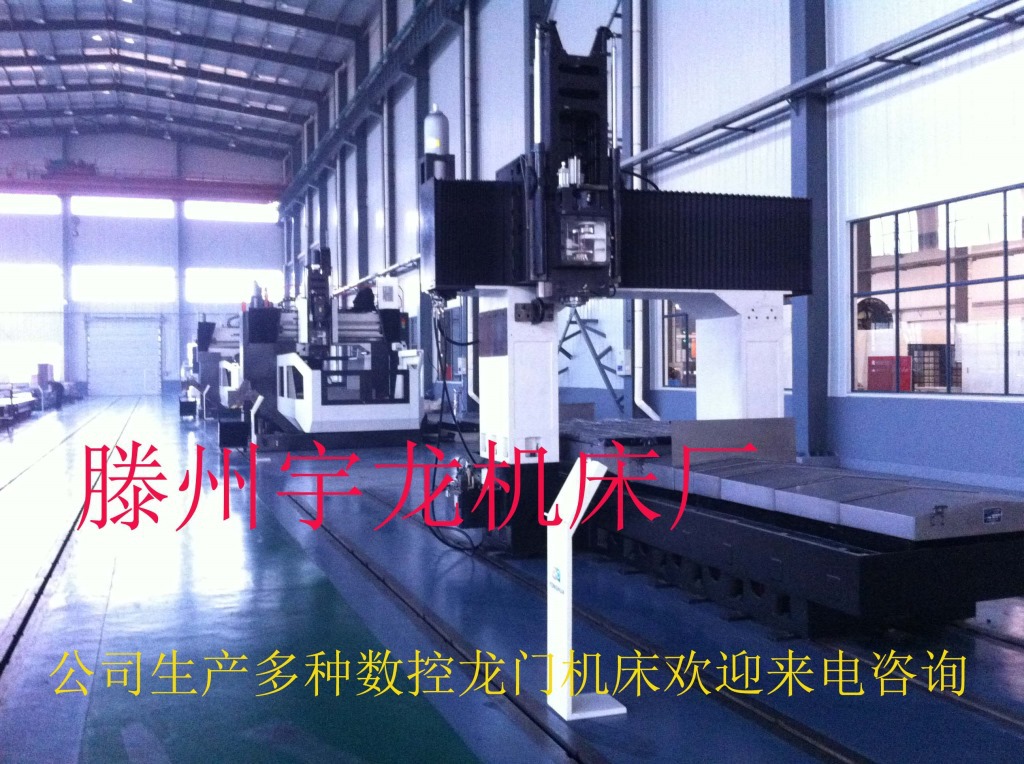

公司还生产XK2310/XK2312/XK2503等数控龙门铣床欢迎来电咨询
公司其他产品加工中心

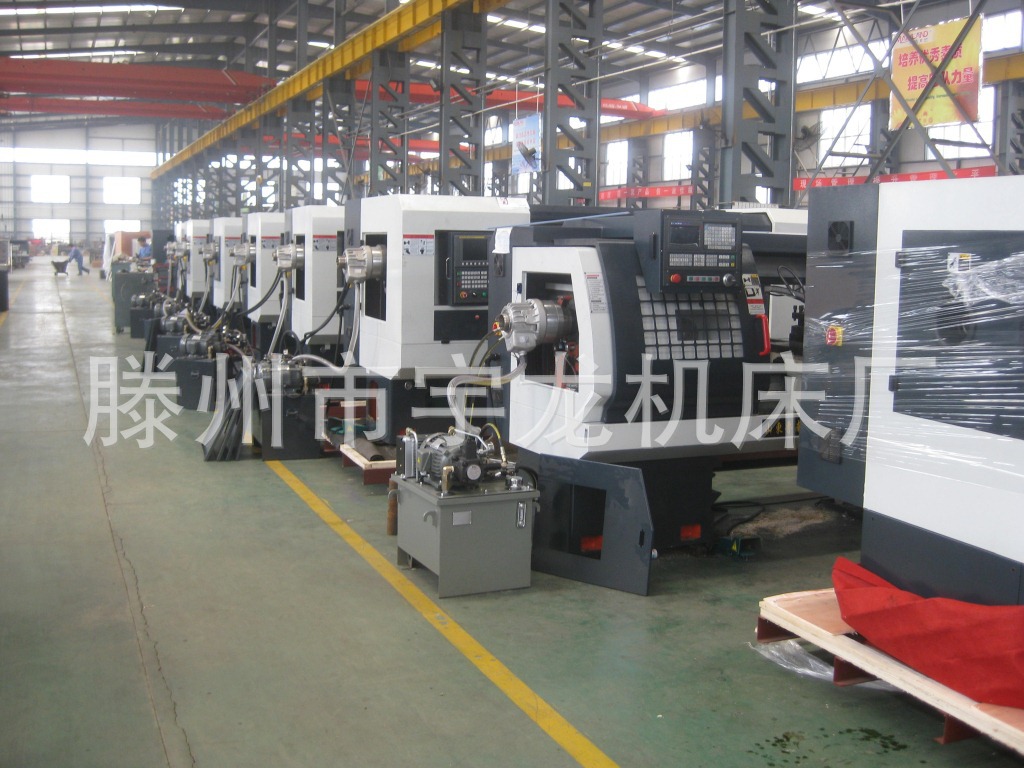

数 控 车 床
摇 臂 钻 床

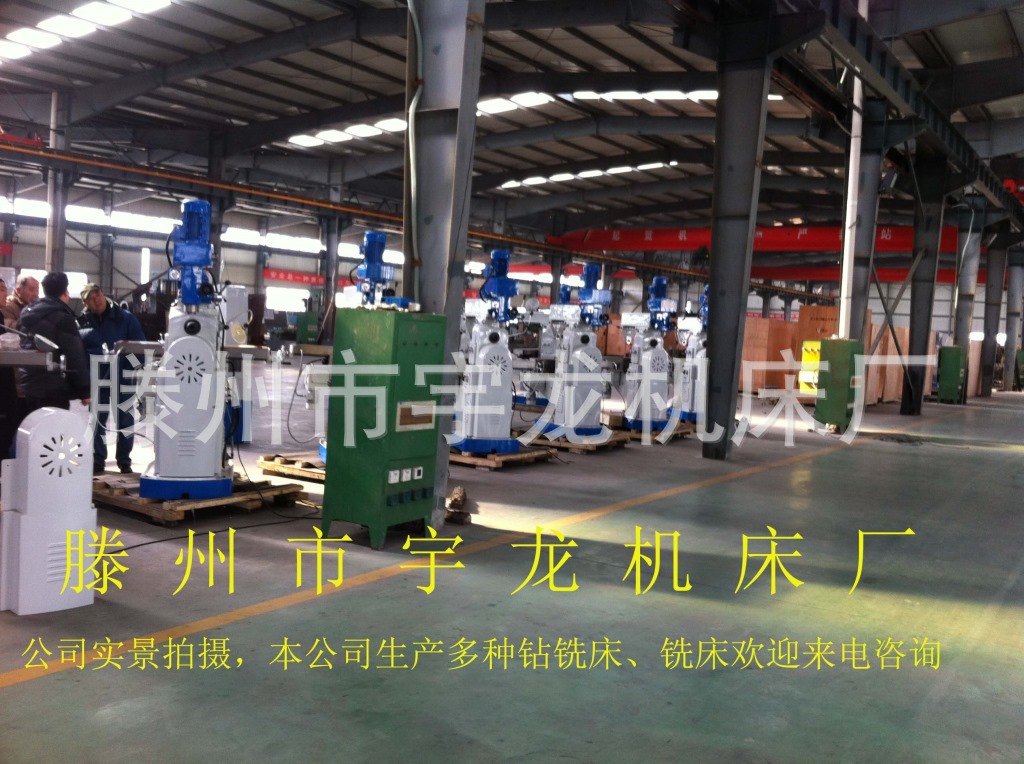

铣 床

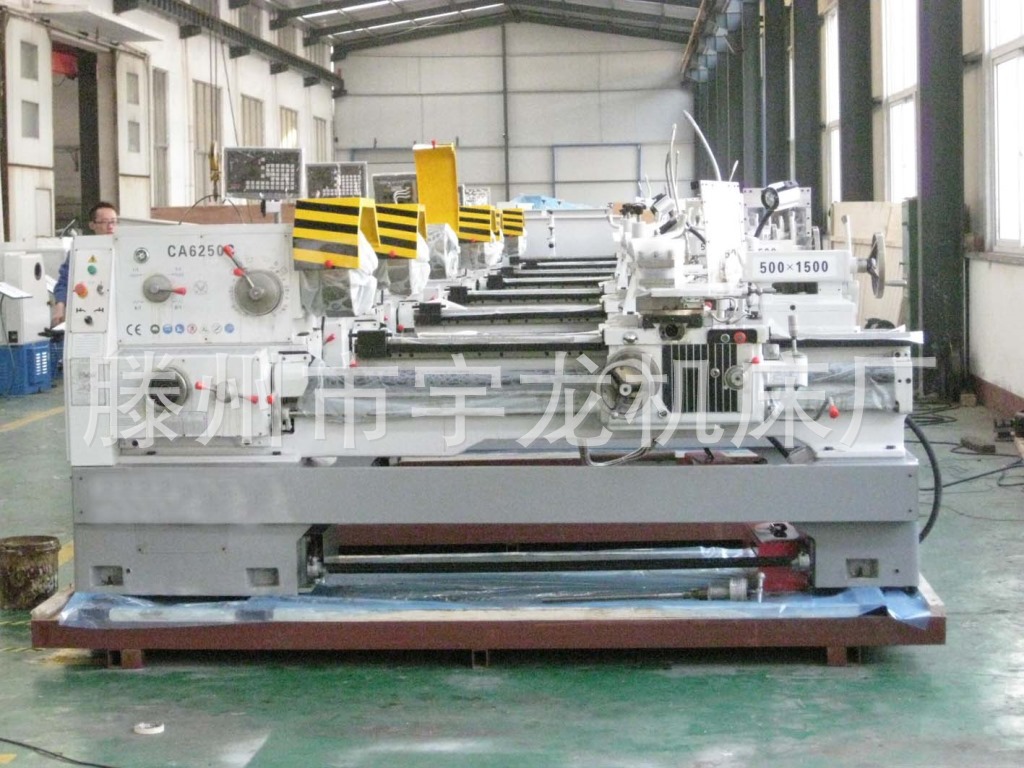

普 通 车 床
