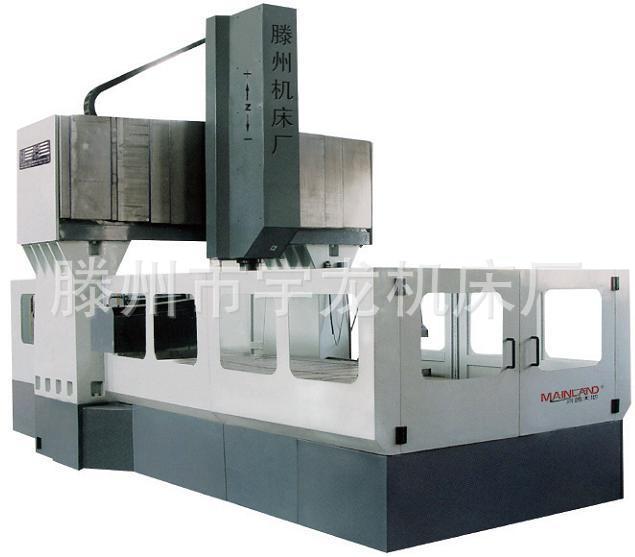

技术参数 | Specifications | XH2503B |
工作台面积 | Table size | 2300×3000mm |
工作台行程（X） | Table travel | 3000mm |
滑鞍行程（Y） | Saddle travel | 2500mm |
主轴箱行程（Z） | Headstock travel | 1000mm |
主轴端面至工作台面距离 | Distance from spindle nose to table surface | 260-1260mm |
主轴孔锥度 | Spindle taper | BT50/Φ190(Short nose) |
主轴转速 Spindle speed | Gear milling machine | 3000rpm |
ZF reducer milling machine | 4000rpm | |
Belt type milling machine | 6000rpm | |
X轴滚珠丝杠规格 | X axis ball screw | 8016 |
Y轴滚珠丝杠规格 | Y axis ball screw | 6316 |
Z轴滚珠丝杠规格 | Z axis ball screw | 5010 |
X/Y轴线性导轨 | X/Y axis linear guideway | No.55 Rollenbahnen |
工作台最大载重 | Max. Table load | 8t |
机床外观尺寸（长×宽×高） | Overall dimensions (L×W×H) | 6710×4320×3233mm |
净重约 | Net weight | 48t |
