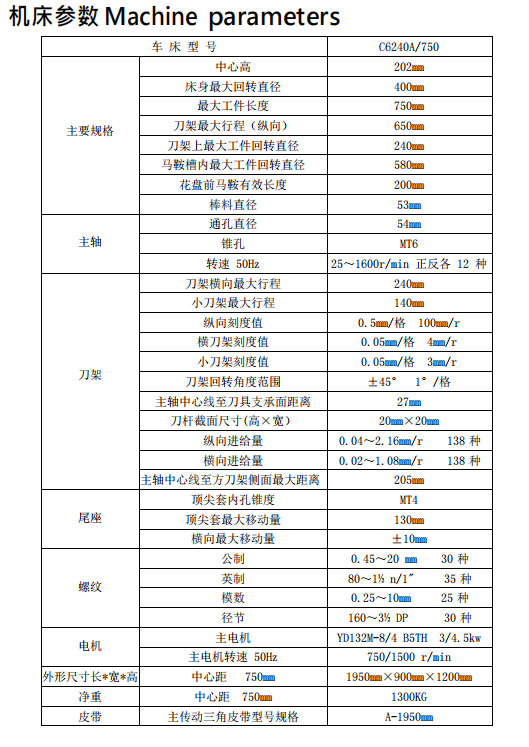

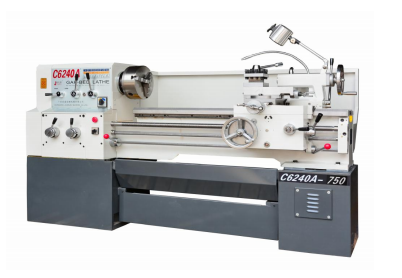

车 床 型 号 |
C6240A/750 |
|
|
主要规格 |
中心高 |
202mm |
|
|
床身最大回转直径 |
400mm |
|
|
最大工件长度 |
750mm |
|
|
刀架最大行程（纵向） |
650mm |
|
|
刀架上最大工件回转直径 |
240mm |
|
|
马鞍槽内最大工件回转直径 |
580mm |
|
|
花盘前马鞍有效长度 |
200mm |
|
|
棒料直径 |
53mm |
|
主轴 |
通孔直径 |
54mm |
|
|
锥孔 |
MT6 |
|
|
转速 50Hz |
25～1600r/min 正反各 12 种 |
|
刀架 |
刀架横向最大行程 |
240mm |
|
|
小刀架最大行程 |
140mm |
|
|
纵向刻度值 |
0.5mm/格100mm/r |
|
|
横刀架刻度值 |
0.05mm/格4mm/r |
|
|
小刀架刻度值 |
0.05mm/格3mm/r |
|
|
刀架回转角度范围 |
±45°1°/格 |
|
|
主轴中心线至刀具支承面距离 |
27mm |
|
|
刀杆截面尺寸(高×宽） |
20mm×20mm |
|
|
纵向进给量 |
0.04～2.16mm/r138 种 |
|
|
横向进给量 |
0.02～1.08mm/r138 种 |
|
|
主轴中心线至方刀架侧面最大距离 |
205mm |
|
尾座 |
顶尖套内孔锥度 |
MT4 |
|
|
顶尖套最大移动量 |
130mm |
|
|
横向最大移动量 |
±10mm |
|
螺纹 |
公制 |
0.45～20 mm30 种 |
|
|
英制 |
80～1½ n/1"35 种 |
|
|
模数 |
0.25～10mm25 种 |
|
|
径节 |
160～3½ DP30 种 |
|
电机 |
主电机 |
YD132M-8/4 B5TH3/4.5kw |
|
|
主电机转速 50Hz |
750/1500 r/min |
|
外形尺寸长*宽*高 |
中心距750mm |
1950mm×900mm×1200mm |
|
净重 |
中心距750mm |
1300KG |
|
皮带 |
主传动三角皮带型号规格 |
A-1950mm |
机床的优点 AdvantagesofMachineTools
1、本车床加工精度可达IT7 级，加工表面粗糙度可达Ra2.5。
2、本车床床身与床头箱、床鞍、尾座等各结合面均手工刮研，有效保证各工件间配合间隙，提高机床稳定性。
3、本车床床身导轨面经中频淬火，有效提高了机床的耐磨性。
4、本车床床头箱全部齿轮经高频淬火后精密磨削，有效提高了齿轮硬度， 降低了机床噪音。
5、本车床出厂前严格按照检验程序进行检验，并每台进行切削试验，保证机床具有良好的精度和加工的可靠性。
主要部件介绍Introduction of Main Components
1、 床身
床身、床鞍等全部采用优质树脂砂铸铁件，导轨采用中频淬火后磨削，具有良好的耐磨性和精度保持性。各导轨配合面均进行手工刮研，保证机床运行平稳。
2、 床头箱
主轴采用典型的前后两端支承结构，使主轴具有很高的刚性；轴承采用哈尔滨轴承厂P5 级精度轴承，保证旋转的精度。各齿轮均经高频淬火处理后精密磨削，使床头箱具有低噪音、低震动、高精度的特点。主轴转速正反各12 种，调节范围25～1600r/min,能满足各种规格、各种材料的切削。3、进给系统
进给箱、溜板箱合理的齿轮比，保证切削刚性的同时，保证低噪音以及拖板的平稳运行。溜板箱的安全离合器能有效保证防止切削过载，保证机床安全运行。公制螺纹30种、英制螺纹35种、模数螺纹25种、径节螺
纹30种可以满足各类用户的需求。
环境温度：5℃～40℃范围内，且 24h 平均温度不超过 35℃。
相对湿度：30％～95％范围内，且湿度变化的原则是不应引起冷凝。海拔高度: 1000m 以下。
大气：没有过分的灰尘、酸气、腐蚀性气体和盐分。
安装位置：远离振动源，远离易燃、易爆物品，避免阳光直射机床或热辐射机床而引起环境温度的变化。
