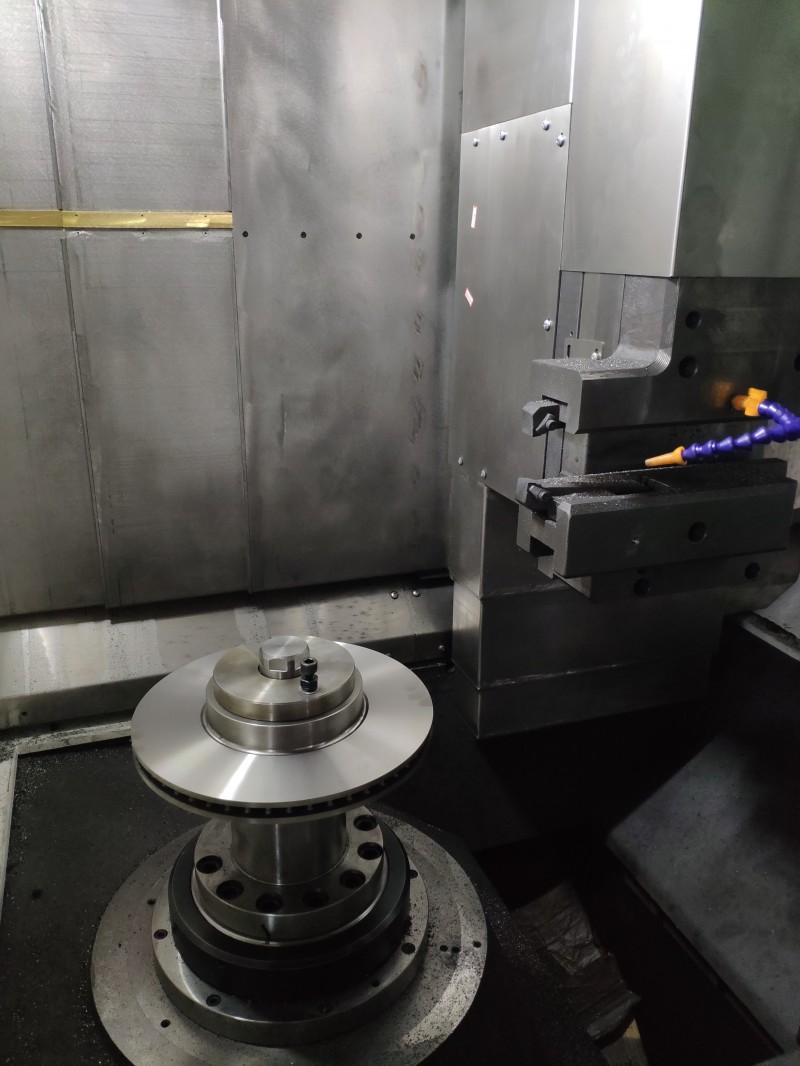

CMFK-S450立式刹车盘加工机床是一款重点针对盘类件加工的高刚性、高效率的加工机床。设备采用门式立柱、立式工件主轴、单柱排刀刀架和，可与上下工序共同组线，上下料即可采用机械手组线机构自动上下料，也可以人工组线上下料，是汽车刹车盘精车加工行业的优选，也适用于其他各种盘类件的加工。立式刹车盘加工机床设备整体刚性高，稳定性优越，专门针对刹车盘双端面的精车加工，可以实现大批量快速生产，高质量，高效率，低成本，适合100-450mm直径的中小型盘、碟类等零件批量组线加工。
◆ 精良的配套件：为保证机床的质量，主轴轴承、进给轴承、滚珠丝杠、直线导轨、刀架、液压、润滑、气动、排屑器等均选用了国内外知名品牌。
◆严格的品质管理： 每台设备的每个零件加工、总成装配过程中都经过严格的过程跟踪检查，整机的装配过程和整机的运行过程，都运用先进的工量检器具经过严格的把关，过程控制和整机检测保证了机床的整体精度和稳性。
◆ 工件主轴设计： 工件主轴单元为高刚度轴承支撑结构，刚性好、回转精度高，使用德国NBU15润滑脂润滑，整个轴系具有寿命长、温升低、精度保持性好、易维修的特点；采用大功率主轴伺服电机驱动，保证主轴所需的输出扭矩，实现高速切削和磨削。
◆ 高精度的进给轴：X轴、Y轴、Z轴采用采用门式立柱大垮距设计，采用大规格的中载荷、高精度、高刚性直线导轨，加大规格的长螺母、高精度滚珠丝杠，减少传动变形，提高传动精度和支承刚性，实现强力快速切削和磨削。进给轴均采用进口60度角接触专用丝杠轴承，进给精度大幅提高。X轴、Z轴 、SD轴伺服电机与滚珠丝杠之间通过弹性联轴器直连，传动链短、噪音低、反向间隙小并具有伺服精度高、响应速度快等特点。
◆ 正压密封防护设计：因铸件加工粉尘的特殊性，该设备进给运动部分采用正压密封防护设计，使机床进给部分总是在正压下运行，有效地防止丝杠、导轨、轴承等滑动部件进入灰尘、水雾、酸碱雾气等损伤寿命和精度的有害物气体，是拥有自主知识产权的一套全新的防护技术；
（一）执行的标准
1、GB/T9895.1-1999《数控立式卡盘车床精度检验》 ；
2、JB/T9895.2-1999《数控立式卡盘车床 技术条件》
3、GB/T 16462.1-2007《数控车床和车削中心检验条件 第1部分 卧式机床几 何精度检验》 ；
4、GB/17421.2-2000 《机床检验通则 第2部分 数控轴线的定位精度和重复定位精度的确定》 ；
（二）达到的主要精度指标
|
序号 |
精度检验项目 |
HJLV-SD500 (mm) |
国家标准 (mm) |
|
|
1 |
主轴定心轴颈的径向跳动 |
<0.005 |
0.008 |
|
|
2 |
主轴轴肩支撑面的端面跳动 |
<0.005 |
0.010 |
|
|
3 |
重复定位精度 |
X轴 |
0.005 |
0.0075 |
|
Y轴 |
0.005 |
0.010 |
||
|
Z轴 |
0.005 |
0.010 |
||
|
4 |
定位精度 |
X轴 |
0.01 |
0.02 |
|
Y轴 |
0.01 |
0.02 |
||
|
Z轴 |
0.01 |
0.02 |
||
|
5 |
加工工件圆度 |
0.005 |
0.007 |
|
|
6 |
加工工件尺寸精度 |
IT6～7级 |
|
|
|
7 |
加工工件表面粗糙度（有色金属） |
Ra0.8um |
|
|
