液压摇臂钻Z3063X20技术参数
| 最大钻孔直径 | 63(mm) |
| 主轴端面至底座工作面距离 | 最大1600(mm)最小400 (mm) |
| 主电机功率 | 5.5 (kw) |
| 主轴孔锥度 | 5 (莫氏) |
| 主轴中心线至立柱母线距离 | 最大2000 (mm)最小450 (mm) |
| 主轴行程 | 400 (mm) |
| 主轴转速级数和范围 | 16/20-1600 (r/min) |
| 进给量级数和范围 | 16/0.04-3.20 (mm/r) |
| 工作台面积 | 630×1000 (mm) |
| 主轴最大进给抗力 | 25000 (N) |
| 主轴允许最大扭距 | 1000 (N.m) |
| 机床净重 | 7000 (kg) |
| 外形尺寸(长×宽×高) | 3090×1250×3480 (mm) |

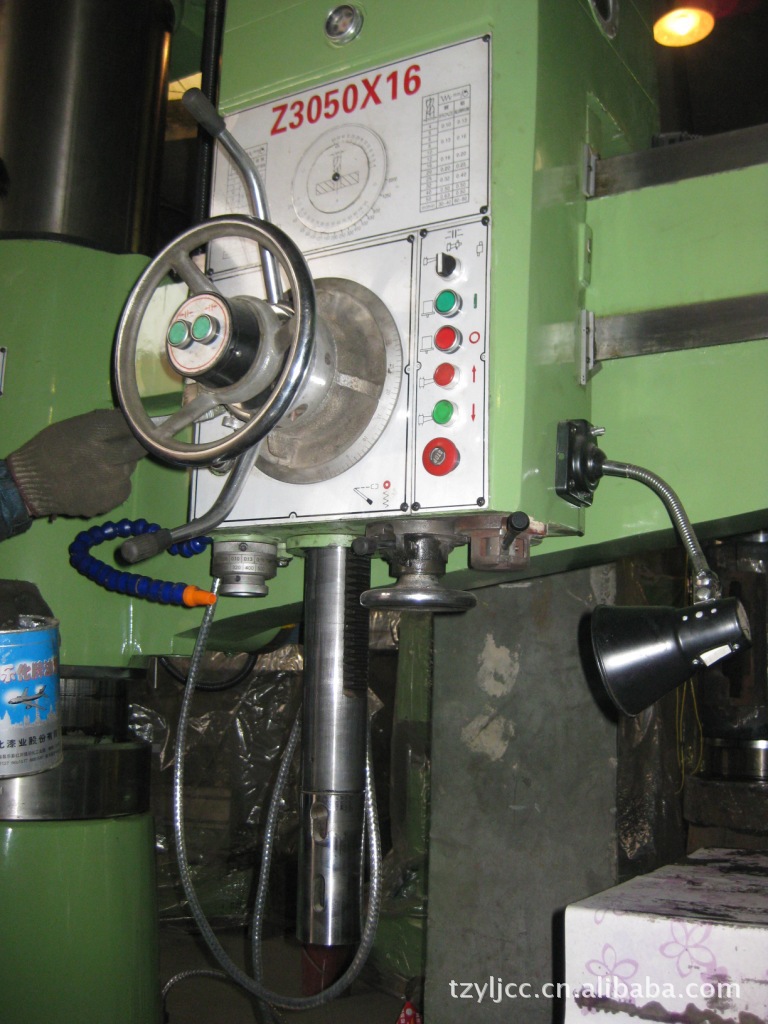

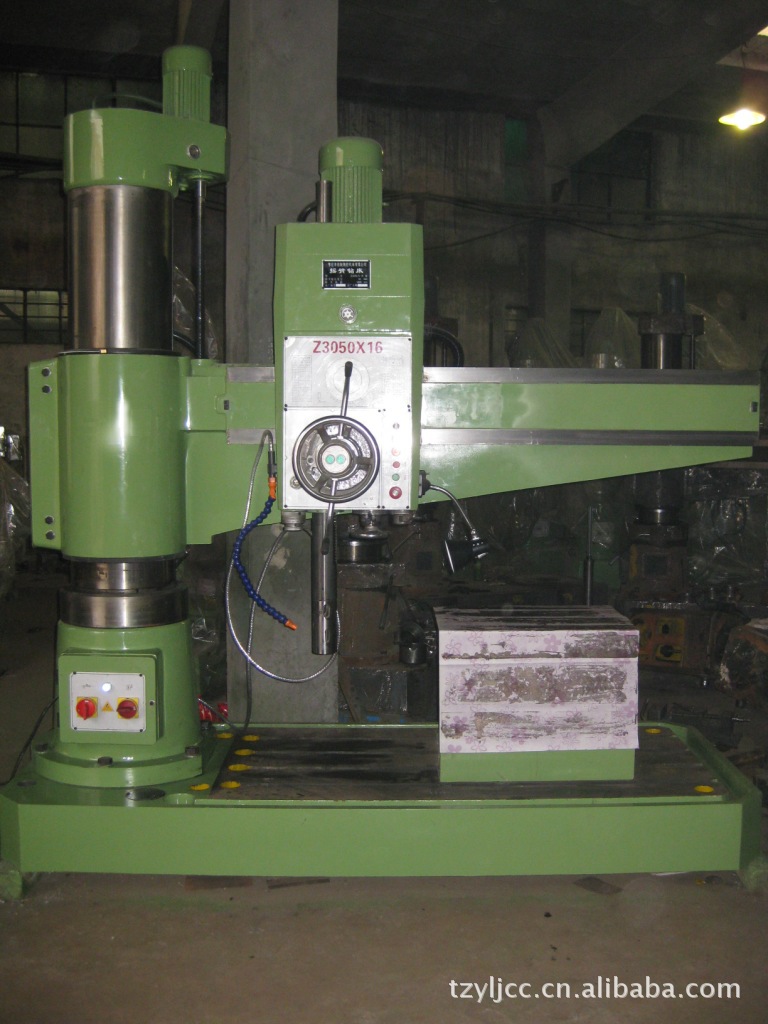

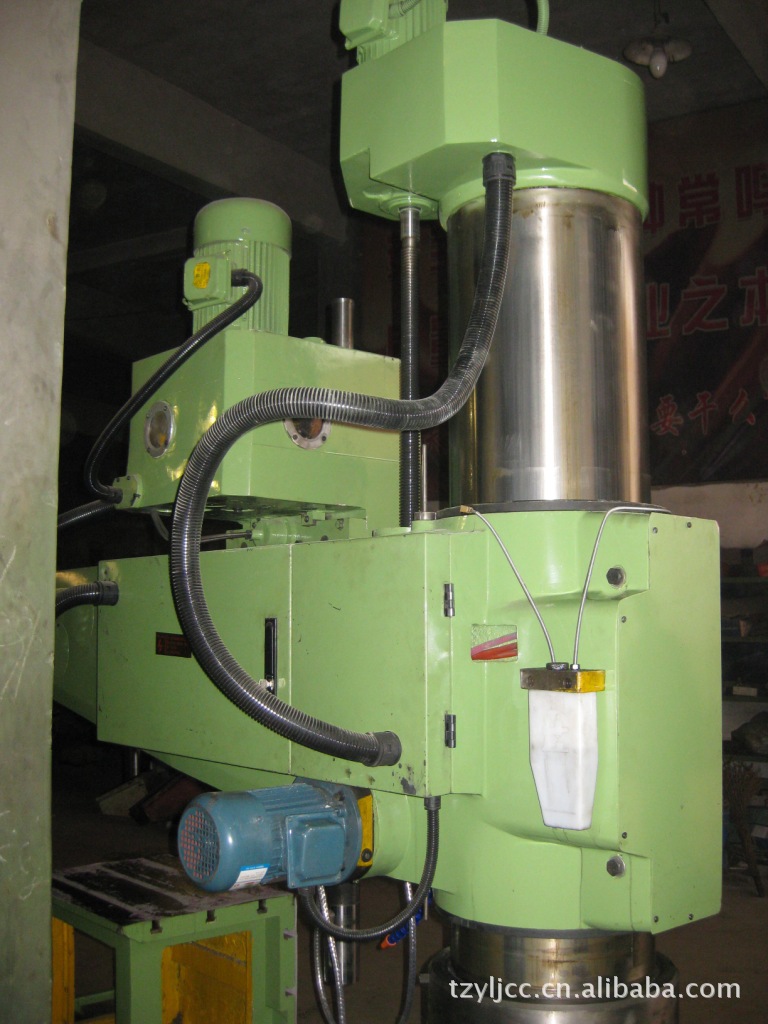

主要结构 摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。 内立柱固定在底座的一端，在他的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。
编辑本段运动形式
当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：
（1）摇臂钻床的主运动为主轴的旋转运动
（2）进给运动为主轴的纵向进给
（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。
编辑本段摇臂钻床电气拖动特点及控制要求
（1）摇臂钻床运动部件较多，为了简化传动装置，采用多台电动机拖动。例如Z3040型摇臂钻床采用4台电动机拖动，他们分别是主轴电动机，摇臂升降电动机，液压泵电动机和冷却泵电动机，这些电动机都采用直接启动方式。
（2）为了适应多种形式的加工要求，摇臂钻床主轴的旋转及进给运动有较大的调速范围，一般情况下多由机械变速机构实现。主轴变速机构与进给变速机构均装在主轴箱内。
（3）摇臂钻床的主运动和进给运动均为主轴的运动，为此这两项运动有一台主轴电动机拖动，分别经主轴传动机构，进给传动机构实现主轴的旋转和进给。
（4）在加工螺纹时，要求主轴能正反转。摇臂钻床主轴正反转一般采用机械方法实现。因此主轴电动机仅需要单向旋转。
（5）摇臂升降电动机要求能正反向旋转。
（6）内外主轴的夹紧与放松、主轴与摇臂的夹紧与放松可用机械操作、电气—机械装置，电气—液压或电气—液压—机械等控制方法实现。若采用液压装置，则备有液压泵电机，拖动液压泵提供压力油来实现，液压泵电机要求能正反向旋转，并根据要求采用点动控制。
（7）摇臂的移动严格按照摇臂松开→移动→摇臂夹紧的程序进行。因此摇臂的夹紧与摇臂升降按自动控制进行。
（8）冷却泵电动机带动冷却泵提供冷却液，只要求单向旋转。
（9）具有连锁与保护环节以及安全照明、信号指示电路。
编辑本段摇臂钻床安全操作规程
1．工作前对所用钻床和工卡量进行全面检查，确认无误时方可工作。
2．严禁戴手套操作，女生发辫应挽在帽子内。
3．工件装夹必须牢固可靠。钻小件时，应用工具夹持，不准用手拿着钻。
4．使用自动走刀时，要选好进给速度，调整好行程限位块。手动进刀时，一般按照逐渐增压和逐渐减压原则进行，以免用必过猛造成事故。
5.调整钻床速度、行程、装夹工具和工件时，以及擦试机床时，要停车进行。
6．钻头上绕有长铁屑时，要停车清除。禁止用风吹、用手拉，要用刷子或铁钩清除。
7．精铰深孔时，拔取圆器和销棒，不可用力过猛，以免手撞在刀具上。
8．不准在旋转的刀具下，翻转、卡压或测量工件。手不准触摸旋转的刀具。
9．使用摇臂钻时，横臂回转范围内不准有障碍物。工作前，横臂必须卡紧。
10．横臂和工作台上不准存放物件，被加工件必须按规定卡紧，以防工件移位造成重大人身伤害事故和设备事故。
11．工作结束时，将横臂降到最低位置，主轴箱靠近立柱，并且都要卡紧。
"
