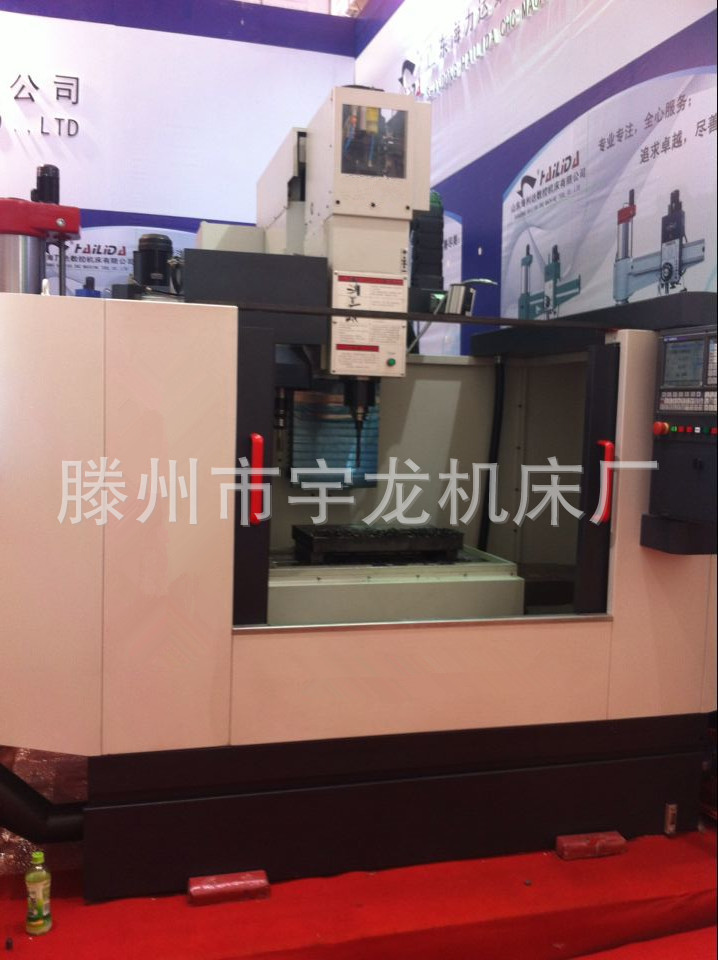

ZXK50数控钻铣中心是山东海力达数控机床有限公司，该机床在普通数控立钻的基础
上，实现了自动换刀和主轴2级自动换挡功能。可自动实现大扭矩、重切削、高效率的自
动化加工，是钻削类零件加工首选的更新换代产品。
机床性能特点
◎机床基础件采用特种铸件，使用立式加工中心的床身和滑座，因此具有高强度的结构。
◎导轨和工作台进行淬火磨削，并与相配导轨贴塑，自动间歇的润滑，进给平稳无爬行，精度保持性
好。
◎机床三轴均为滚珠丝杠传动，电机与丝杠连接方式为直联。
◎配置广东数控GSK980MDa 数控系统，支持铣、镗、钻加工循环。
◎7"宽屏彩色液晶显示器，操作更加宜人
◎主轴箱全齿轮传动换挡，增强了机床刚性，可强力切削，攻丝能力：M30
◎可配12把无机械收盘式刀库，实现自动加工中的自动换刀功能
◎三坐标驱动装置均为广州数控公司生产的DA98系列数字式伺服，主轴伺服为广州数控公司生产的
DAY3系列数字的主轴伺服。
◎ZXK50配置半防护，ZXK50A配置全防护。
主要技术参数 | MAIN SPECIFICATIONGS | 单位（unit) | ZXK50 | ZXK50A |
工作台尺寸 | Size of worktable | mm | 1000545 | |
工作台面积 | Area of worktable | mm | 850400 | 1000 X 545 |
T型槽宽槽数 | T-sIot width x quantity | mm | 18X3 | 18X3 |
主轴锥孔 | Spindle table hole | 0 | BT40 | BT40 |
主轴转速 | Spinde speeds | r.p.m | 30-2000 | 30-2000 |
主电机功率 | Power of main motor | Kw | 3.7/5.5 | 3.7/5.5 |
移动范围 | Travel (X/Y/Z) | mm | 850500X600 | 850650X600 |
主轴端面至工作台距离 | Distance from spindle nose to worktable | mm | 200-800 | 200-800 |
主轴中心线至立柱面距离 | Distance from spindle center line to column | mm | 445 | 500 |
快速移动速度X/Y/Z | Rapid traverse rate X/Y/Z | m/min | X.Y：15 Z：10 | X.Y：15 Z：10 |
主轴最大扭矩 | Max.torque of spindle | Nm | 350 | 350 |
最大进给抗力 | Max.feed resitance | N | 16000 | 16000 |
定位精度 | Positioning accuracy | mm | 0.03/300 | 0.03/300 |
重复定位精度 | Repeatability | mm | 0.02/300 | 0.02/300 |
机床重量(净重/毛重） | Machine weight (NW/GW) | T | 4/4.5 | 4/4.5 |
机床外形尺寸(长X宽X高） | Overall dimensions (LxWXH) | cm | 188 X 249 X 265 | 260250X220 |
包装箱尺寸(长X宽X高） | Packing dimensions (LxWxH) | cm | 336 X 249 X 288 | 356X270288 |
