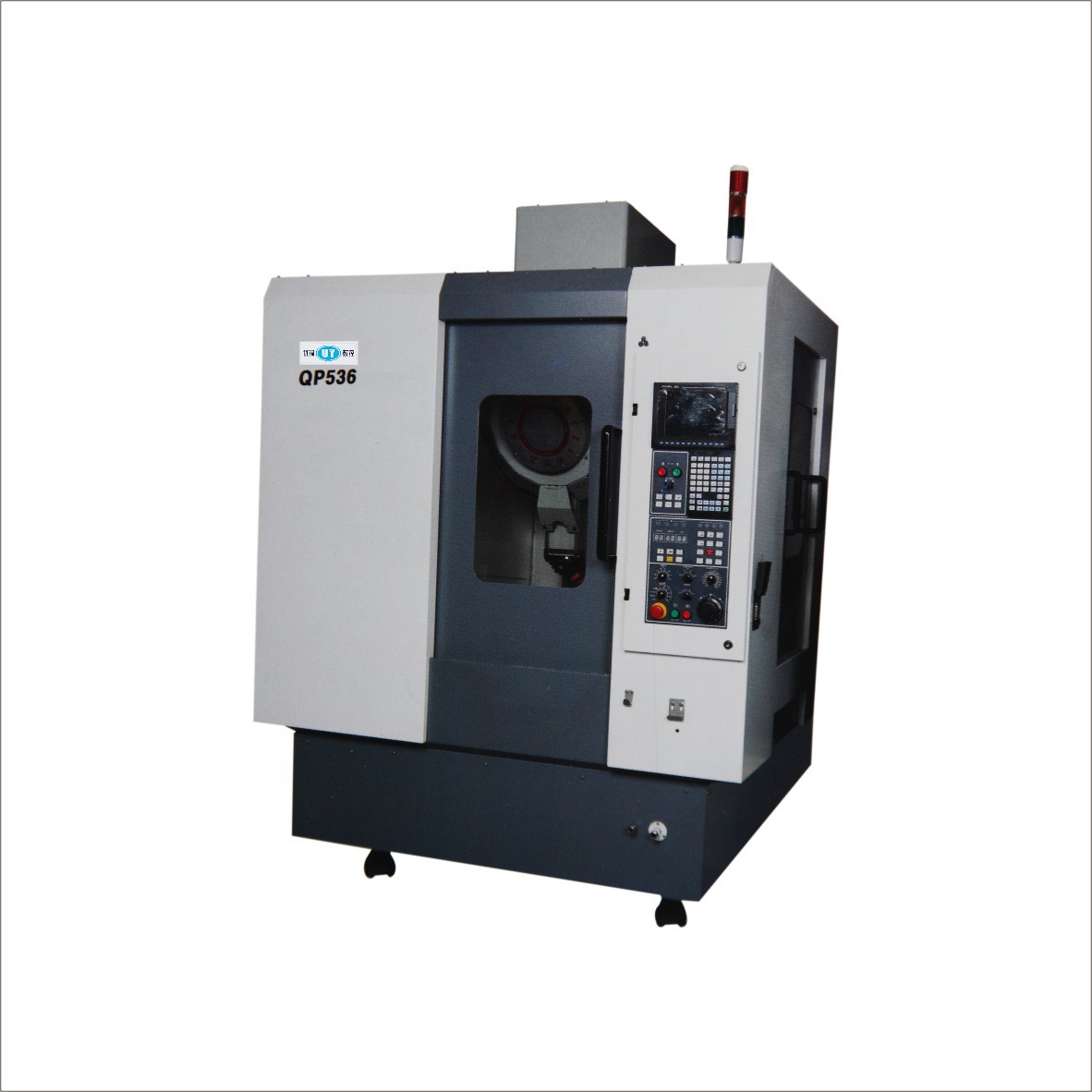

| 项目Item | 单位Unit | UY-QP536-L-#30 |
X/Y/Z轴行程 Travel of X,Y,Z Axis | mm | 520/380/350(选配520/380/480) 520/380/350(optional 520/380/480) |
| 工作台尺寸Table size | mm | 600*380 |
| T型槽T-Slot | mm | 3*14*120 |
工作台最大负重 Max.workpiece weight | kg | 200 |
主轴端至工作台面距离 Spindle top to table surface | mm | 150-500(选配150-630) 150-500(optional 150-630) |
主轴中心至机身前缘距离 Spindle centre to column surface | mm | 420 |
工作台面至地面距离 From the table to the gound | mm | 915 |
主轴转速Spindle Taper | rpm | 12000(选配20000rpm) |
主轴马力Spindle moter | KW | 三菱SJ-V5.5-01ZT(F)3.7/5.5 Mitsubishi SJ-V5.5-01ZT(F)3.7/5.5 |
| 进给马力Feed moter | KW | X/Y/Z:三菱1.5/1.5/2.2 X/Y/Z:Mitsubishi1.5/1.5/2.2 |
| 控制系统Control system | MITSUBISHI M70S | |
| 快送速度Fast delivery speed | m/min | X/YZ:60/60/60 |
| 刀柄规格Shank size | BT30，JT30，CT30 | |
| 拉刀螺丝Broach screw | MAS 403 P30T-1(45°),DIN 69872 | |
| 刀具数量Tool number | 支 | 夹臂式14支/刀臂式：20(24) Arm type 14/knife arm type:20(24) |
重复定位精度 Repeat positioning accuracy | mm | JISB6338±0.002/300 |
定位精度 Rositioning accuracy | mm | JISB6338±0.002 |
标准配置 Standard Accessories
1.三轴采用台制"银泰PMI或上银HIWIN"C3级滚珠丝杆 2.三轴采用P4级进口轴承 3.三轴采用德国"Rexroth"力士乐线轨 4.容积式注油器
5.直接式主轴Φ100(BT30,12000rpm) 6.辐射式刀库BT30 14T 7.三轴联轴器 8.三轴防护罩 9.工具箱及调整工具
选配件 Optional accessories
1.翻转式16T刀库 2.翻转式21T刀库 3.立式抽油马达 4.三轴欧姆龙限位开关
