UG编程CAM中经典刀路案例

下面展示一些经典刀路案例，帮助大家学习：

典型刀路（一）

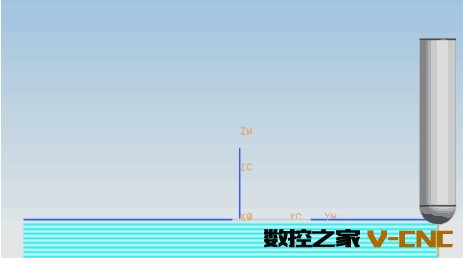

2D 等高，选择“开放的”工件， “刀位”选“上”“进刀/退刀” ， 中的“水平”设为 0，调整底平面，适合加工圆形流道等。

典型刀路（二）

此种刀路为中间下刀， 不抬刀，2D 等高，同上，工件“类别” 选“封闭”选项，刀轨为三段彼此重叠的线段组成。初始（内部）/ 进刀，最后（内部）/退刀，均设为“无” 。

典型刀路（三）

此种刀路为端部下刀，同一层上走两遍，不抬刀。2D 等高， “曲线 /边…”选“开放的”类型， “进刀/退刀”竖直为 0。传送方式为直接 （注意：选择两条重合的线段，切削方式为： 注意： 注意 ）

典型刀路（四）

此种刀路为中间斜线下刀， 不抬刀，2D 等高，同上，工件“类 别”选“封闭”选项，刀轨为三段彼此重叠的线段组成。初始（内部） /进刀，最后（内部）/退刀，均设为“自动” 。

典型刀路（五）

此种刀路为 2D 等高，走来回不抬刀，是通过调整曲面投影里的 各种参数作成的。

典型刀路（六）

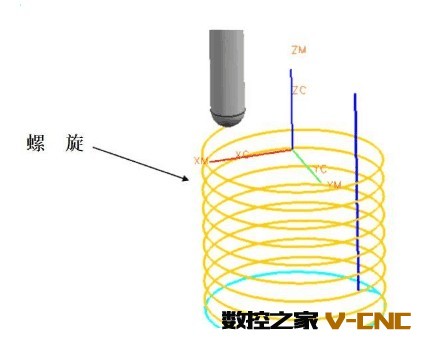

螺旋 2D 走螺旋，可将“进刀/退刀”中的“水平”的数值设的很大， 并在“倾斜类型”中选择“沿外形” ，度数为 1°左右。

典型刀路（七）

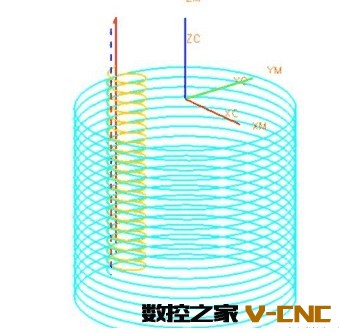

等高精加工，螺旋进刀，将“进刀/退刀”中的水平设一很大的数 值，同时“倾斜类型”选为螺旋。

典型刀路（八）

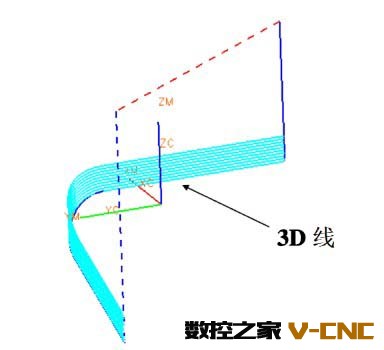

走 3D 多重线， 当只有 3D 线时， “切削” 在 里， 设置 “多个刀路” ， 同时配合调整“部件余量” 。 （也可用 3D 线，投影到曲面上，生成多重刀路）

典型刀路（九）

片体为辅助物体 用“曲面区域”铣方式，走 3D 流道，不抬刀。

典型刀路（十）

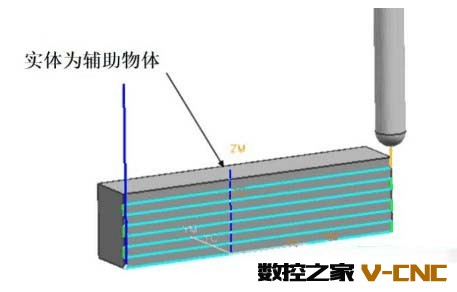

实体为辅助物体 走等高精加工，不抬刀，可用于流道类加工 在“ZLEVEL-PROFILE”中， “切削方向”选取“混合” ，进刀/ 退刀“水平”设为 0， “层到层”为“直接对部件” ，部件余量设为负 刀具半径。

典型刀路（十一）

区域铣削，走平行/单向

非切削移动/横向/光顺

选中“移除边缘跟踪”
